Van điều khiển ( Control valve )

I. Giới thiệu van điều khiển ( Control valve )

1. Giới thiệu về van điều khiển

    Van điều khiển (Control Valve) là một thiết bị quan trọng trong hệ thống điều khiển tự động, được sử dụng để điều chỉnh lưu lượng, áp suất, nhiệt độ, và mức chất lỏng (hoặc khí) trong đường ống. Van hoạt động dựa trên tín hiệu điều khiển từ hệ thống, thường là tín hiệu khí nén (pneumatic), tín hiệu điện (electric), hoặc tín hiệu thủy lực (hydraulic).

2. Cấu tạo cơ bản của van điều khiển:

– Van điều khiển bao gồm các bộ phận chính như:

+ Thân van (Valve Body): Phần chịu áp lực chính và là nơi dòng chất lỏng hoặc khí đi qua.

+ Trục van (Valve Stem): Bộ phận kết nối giữa phần chấp hành và đĩa van.

+ Bộ phận chấp hành (Actuator): Điều khiển hoạt động đóng/mở của van dựa trên tín hiệu điều khiển.

+ Bộ điều khiển van (Positioner): Được sử dụng để đảm bảo van đạt đúng vị trí theo yêu cầu từ tín hiệu điều khiển.

3. Ứng dụng của van điều khiển:

+ Ngành dầu khí: Điều chỉnh lưu lượng dầu, khí trong các hệ thống khai thác và vận chuyển.

+ Ngành hóa chất: Kiểm soát lưu lượng hóa chất trong quá trình sản xuất.

+ Ngành năng lượng: Ứng dụng trong các nhà máy điện, hệ thống hơi và nước làm mát.

+ Ngành thực phẩm và đồ uống: Dùng để điều chỉnh nhiệt độ, áp suất trong các quy trình chế biến.

+ Ngành xử lý nước: Kiểm soát lưu lượng nước, hóa chất xử lý trong hệ thống cấp thoát nước.

Tìm hiểu thêm van bướm điều khiển điện hoặc liên hệ số 0817 078 789

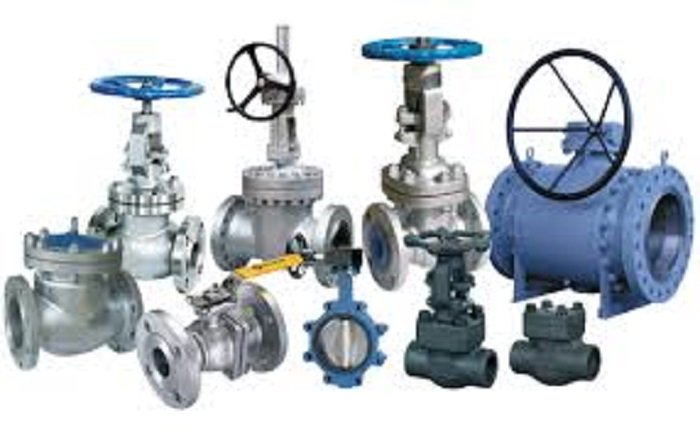

II. Phân loại van điều khiển

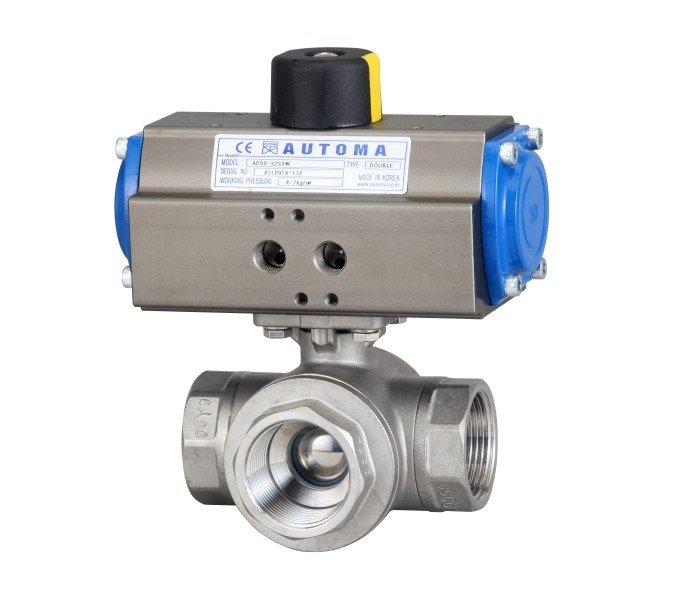

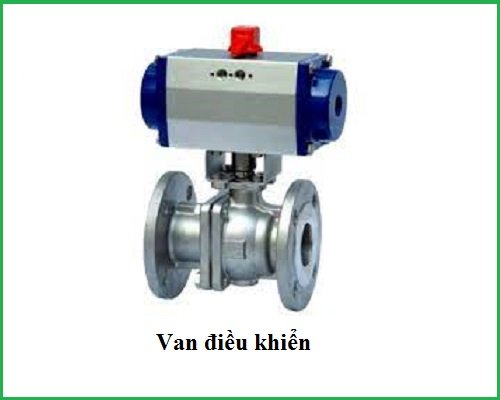

1. Van điều khiển khí nén

– Van điều khiển khí nén là thiết bị sử dụng áp lực khí nén để điều chỉnh lưu lượng, áp suất, hoặc nhiệt độ của dòng chất lỏng hoặc khí trong hệ thống. Thiết bị này gồm ba bộ phận chính: thân van, bộ truyền động (actuator) và bộ định vị (positioner). Van hoạt động dựa trên tín hiệu điều khiển khí nén, cho phép điều chỉnh vị trí đóng/mở một cách nhanh chóng và chính xác. Van điều khiển khí nén thường được sử dụng trong các ngành công nghiệp dầu khí, hóa chất, xử lý nước, thực phẩm, nhờ độ tin cậy cao, khả năng phản hồi nhanh, và khả năng vận hành trong môi trường khắc nghiệt.

a. Cấu Tạo Của Van Điều Khiển Khí Nén

Van điều khiển khí nén gồm các bộ phận chính như sau:

• Thân van (Valve Body): Chịu áp lực và là nơi dòng lưu chất đi qua.

• Đĩa van (Plug/Disc): Điều chỉnh lưu lượng bằng cách thay đổi diện tích dòng chảy.

• Trục van (Valve Stem): Truyền chuyển động từ bộ truyền động đến đĩa van.

• Bộ truyền động khí nén (Pneumatic Actuator): Tạo lực đóng/mở van nhờ khí nén. Có hai dạng:

  • Tác động đơn (Single Acting): Đóng/mở nhờ khí nén và lò xo hồi vị.

  • Tác động kép (Double Acting): Đóng/mở nhờ khí nén ở cả hai chiều.

• Bộ định vị van (Positioner): Đảm bảo van đóng/mở đúng vị trí theo tín hiệu điều khiển.

• Lò xo hồi vị: Đưa van về vị trí ban đầu khi ngắt khí nén (trong loại tác động đơn).

• Bộ phớt (Packing): Ngăn rò rỉ chất lỏng hoặc khí ra bên ngoài.

2. Thông Số Kỹ Thuật Của Van Điều Khiển Khí Nén

+ Kích thước van (Size): Thông thường từ DN15 – DN300.

+ Áp suất làm việc (Working Pressure): 10 – 40 bar.

+ Nhiệt độ làm việc (Operating Temperature): Từ -20°C đến +400°C (phụ thuộc vào vật liệu).

+ Vật liệu thân van (Body Material): Thép không gỉ, gang, thép carbon, hoặc nhựa.

+ Loại truyền động (Actuator Type): Tác động đơn hoặc tác động kép.

+ Áp suất khí nén cấp (Air Supply Pressure): 3 – 8 bar.

+ Kiểu kết nối (Connection Type): Kết nối mặt bích, ren, hoặc hàn.

+ Độ kín lưu chất (Sealing Class): Class IV, V, VI (theo tiêu chuẩn ANSI/FCI 70-2).

+ Dải tín hiệu điều khiển (Control Signal): 4 – 20 mA hoặc 0 – 10V (nếu có bộ định vị điện – khí).

+ Lưu lượng dòng chảy (Flow Coefficient – Kv/Cv): Thông số đo khả năng lưu chất chảy qua van.

+ Thời gian phản hồi (Response Time): Thông thường từ 1 – 3 giây.

+ Loại van (Valve Type): Van cầu, van bi, van bướm, hoặc van màng.

+ Tiêu chuẩn bảo vệ (Protection Standard): IP65, IP67 (chống bụi, chống nước).

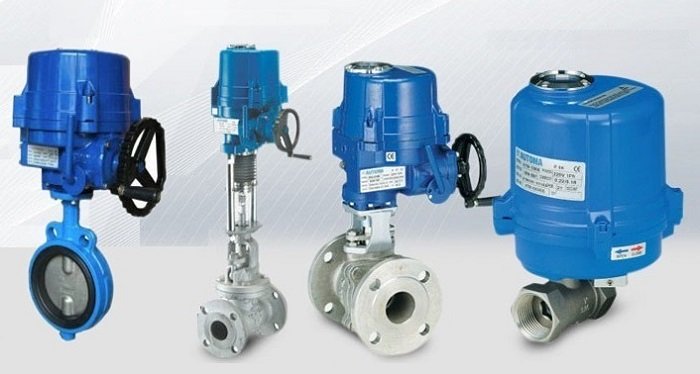

2. Van điều khiển điện

a. Cấu Tạo Của Van Điều Khiển Điện

Van điều khiển điện được cấu thành từ các bộ phận chính sau:

• Thân van (Valve Body): Bộ phận chịu áp lực và cho dòng chất lỏng hoặc khí đi qua.

• Đĩa van (Plug/Disc): Điều chỉnh lưu lượng chất lỏng/khí bằng cách thay đổi diện tích dòng chảy.

• Trục van (Valve Stem): Truyền chuyển động từ bộ truyền động điện đến đĩa van.

• Bộ truyền động điện (Electric Actuator): Tạo ra lực đóng/mở van bằng cách chuyển năng lượng điện thành chuyển động cơ học.

  • Loại tác động quay (Rotary): Thường dùng cho van bi, van bướm.

  • Loại tác động tuyến tính (Linear): Thường dùng cho van cầu, van màng.

• Bộ điều khiển (Control Module): Nhận tín hiệu từ hệ thống điều khiển trung tâm và thực hiện điều chỉnh van theo tín hiệu đó.

• Bộ phớt làm kín (Packing): Ngăn ngừa rò rỉ chất lỏng/khí ra bên ngoài.

• Lò xo hồi vị (Spring – nếu có): Đưa van về vị trí ban đầu khi mất điện (với van có chức năng an toàn).

2. Thông Số Kỹ Thuật Của Van Điều Khiển Điện

+ Kích thước van (Size): Thường từ DN15 – DN300 (hoặc theo yêu cầu).

+ Áp suất làm việc (Working Pressure): 10 – 40 bar, tùy vào thiết kế van.

+ Nhiệt độ làm việc (Operating Temperature): Từ -10°C đến +400°C (tùy thuộc vào vật liệu van).

+ Vật liệu thân van (Body Material): Thép không gỉ, gang, thép carbon, hoặc nhựa.

+ Nguồn cấp điện (Power Supply): 24V DC, 220V AC, 380V AC.

+ Loại truyền động (Actuator Type): Tác động quay hoặc tác động tuyến tính.

+ Dải tín hiệu điều khiển (Control Signal): 4 – 20 mA, 0 – 10V, hoặc giao thức Modbus.

+ Thời gian đóng/mở (Operation Time): Từ 5 – 90 giây, tùy loại van và bộ truyền động.

+ Cấp bảo vệ (Protection Rating): IP65, IP67, IP68 (chống bụi, chống nước).

+ Kiểu kết nối (Connection Type): Mặt bích, ren, hoặc hàn.

+ Lực kéo bộ truyền động (Torque): Tùy thuộc vào kích thước và loại van (đơn vị Nm).

+ Loại van (Valve Type): Van cầu, van bi, van bướm, van màng.

3. Dạng van điều khiển ( Control valve ) tuyến tính

  Là dòng van điều khiển có gắn bộ positiner nhận tín hiệu điều khiển 4- 20mhA , bộ điều khiển này giúp phần trăm đóng mở van từ 0- 100% giúp điều khiển lượng lưu chất đi qua van một cách tương đối chính xác, điều này giúp cho quá trình sử dụng kiểm soát được lượng lưu chất đi qua van với lưu lượng, nhiệt độ, áp suất nhất định

4. Van điều khiển ON/Off

  Là dòng van đơn thuần chỉ đóng hoặc mở hoàn toàn, sử dụng cho các hệ thống không dùng đến điều tiết lưu lượng, khi điện hoặc khí nén cấp vào van sẽ truyền trực tiếp đến bộ truyền động mà không qua bộ phận trung gian.

III. Ứng dụng của van điều khiển ( control valve )

+ Ngành Dầu Khí: Kiểm soát lưu lượng, áp suất dầu khí trong khai thác, vận chuyển, và lưu trữ.

+ Ngành Hóa Chất: Điều chỉnh lưu lượng, áp suất, nhiệt độ trong quá trình pha trộn và phản ứng hóa học.

+ Ngành Năng Lượng: Kiểm soát hơi nước, khí, và nước làm mát trong lò hơi, tuabin, nhà máy điện.

+ Ngành Xử Lý Nước: Điều tiết nước và hóa chất trong hệ thống cấp thoát nước và xử lý nước thải.

+ Ngành Thực Phẩm: Kiểm soát dòng chảy, áp suất, nhiệt độ trong chế biến, tiệt trùng, và đóng gói.

+ Ngành HVAC: Điều chỉnh lưu lượng khí, nước nóng/lạnh trong hệ thống sưởi, thông gió, điều hòa.

+ Ngành Xi Măng, Thép: Điều tiết khí và nguyên liệu trong lò nung, lò luyện thép, và hệ thống lọc bụi.

IV. Những lưu ý khi sử dụng van điều khiển ( control valve )

+ Lựa Chọn Phù Hợp: Chọn van đúng loại, đáp ứng các điều kiện lưu chất, nhiệt độ, áp suất.

+ Kiểm Tra Thông Số: Đảm bảo van phù hợp với tín hiệu điều khiển và nguồn cấp.

+ Lắp Đặt Đúng Cách: Tuân thủ hướng dẫn, lắp van đúng chiều dòng chảy, siết chặt kết nối.

+ Vệ Sinh Và Bảo Trì Định Kỳ: Làm sạch, kiểm tra và bảo dưỡng các bộ phận để tránh tắc nghẽn, hỏng hóc.

+ Đảm Bảo An Toàn: Ngắt nguồn điện, khí nén trước khi sửa chữa. Tuân thủ an toàn khi xử lý lưu chất nguy hiểm.

+ Giám Sát Hoạt Động: Theo dõi hiệu suất để phát hiện sớm sự cố như rò rỉ, van không đóng kín.

+ Thay Phụ Tùng Chính Hãng: Đảm bảo hiệu suất và độ bền khi sửa chữa hoặc thay thế linh kiện.
