Van cổng ty chìm Hàn Quốc

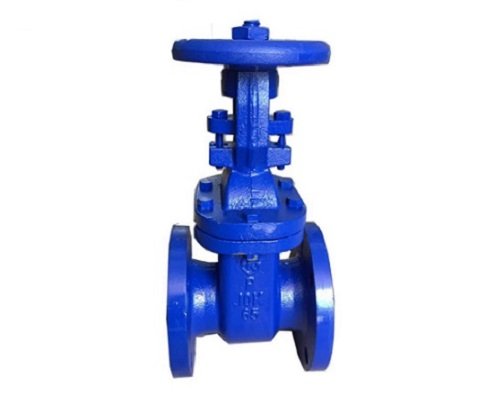

I. Tìm hiểu về van cổng ty chìm Hàn Quốc Wonil

– Van cổng ty chìm Hàn Quốc Wonil là dòng van công nghiệp có cơ chế vận hành đóng mở khi cánh van được nâng lên hoặc hạ xuống từ đó cho phép hoặc ngăn chặn dòng lưu chất qua van. Van cổng ty chìm được kết nối với hệ thống bằng mặt bích được đúc liền thân van và vận hành đóng, mở van bằng vô lăng tay quay hoặc bộ điều khiển động cơ điện. Van cổng ty chìm Wonil là một trong những dòng van chất lượng cao được sản xuất tại Hàn Quốc, chuyên dùng trong các hệ thống đường ống cấp thoát nước, phòng cháy chữa cháy và công nghiệp. Với thiết kế ty chìm, loại van này có tính thẩm mỹ cao, tiết kiệm không gian lắp đặt và phù hợp với những hệ thống có diện tích hạn chế.

1. Cấu tạo của van cổng ty chìm Wonil

Van cổng ty chìm Wonil được cấu tạo từ nhiều bộ phận khác nhau, đảm bảo khả năng hoạt động ổn định và bền bỉ trong môi trường làm việc khắc nghiệt.

• Thân van (Body): Làm từ gang cầu hoặc gang xám, được phủ lớp sơn Epoxy giúp tăng khả năng chống ăn mòn và chịu áp lực cao.
• Nắp van (Bonnet): Được liên kết chắc chắn với thân van, có thể tháo rời để bảo trì và kiểm tra.
• Ty van (Stem): Làm từ inox 304 hoặc inox 316, có khả năng chống ăn mòn tốt, thiết kế chìm hoàn toàn trong thân van.
• Cánh van (Gate/Disc): Làm từ inox hoặc gang bọc cao su, giúp đóng/mở lưu chất một cách hiệu quả, giảm thiểu hiện tượng rò rỉ.
• Gioăng làm kín (Seal/Gasket): Sử dụng chất liệu EPDM hoặc TEFLON, giúp đảm bảo độ kín khít tuyệt đối, ngăn ngừa rò rỉ.

2. Nguyên lý hoạt động

Van cổng ty chìm Wonil hoạt động dựa trên nguyên lý nâng hạ cánh van để kiểm soát dòng chảy. Khi người vận hành xoay tay quay vô lăng, ty van xoay tại chỗ mà không di chuyển lên xuống. Nhờ cơ chế ren bên trong, cánh van sẽ di chuyển theo phương thẳng đứng để đóng/mở dòng chảy.

• Khi mở van, cánh van nâng lên, cho phép lưu chất đi qua.
• Khi đóng van, cánh van hạ xuống, ngăn chặn dòng chảy hoàn toàn.

>>> Có thể bạn quan tâm thêm sản phẩm Van cổng ty nổi Hàn Quốc hay các dòng Van Wonil Hàn Quốc khác

II. Thông số sản xuất, cấu tạo và nguyên lý hoạt động Van cổng ty chìm Hàn Quốc Wonil.

1. Thông số sản xuất Van cổng ty chìm Hàn Quốc Wonil.

• Kích cỡ đường ống: DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600.
• Vật liệu sản xuất:
  • Thân van: Gang cầu (GGG50), gang dẻo.
  • Cánh van: Gang bọc cao su EPDM.
  • Trục van: Thép không gỉ (Inox 304, Inox 316).
  • Gioăng làm kín: Cao su EPDM/NBR.
• Kết nối: Lắp bích.
• Tiêu chuẩn mặt bích: JIS 10K, JIS 20K, DIN PN10, PN16, ANSI 150LB.
• Áp lực làm việc: PN10, PN16, PN25.
• Nhiệt độ làm việc: -10°C đến 80°C.
• Môi trường sử dụng: Nước sạch, nước thải, dầu, khí nén, hơi nóng.
• Cơ chế vận hành: Tay quay (vô lăng).
• Dạng ty van: Ty chìm.
• Xuất xứ: Wonil – Hàn Quốc.
• Bảo hành: 12 tháng, đầy đủ CO, CQ.

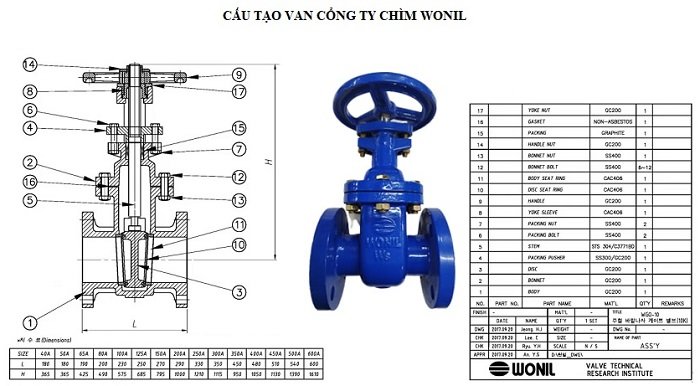

2. Cấu tạo Van cổng ty chìm Hàn Quốc.

– Van cổng ty chìm cấu tạo bao gồm 6 bộ phận chính: Thân van, nắp van, trục van, cánh van, gioăng làm kín, bộ phận điều khiển van.

• Thân van: Được sản xuất từ gang hoặc inox. Thân van Wonil được đúc liền khối với 2 mặt bích để kết nối van với đường ống theo tiêu chuẩn JIS. Bên ngoài thân van được phủ một lớp sơn Epoxy.
• Trục van: Trục van được chế tạo bằng inox có dạng hình trụ được tiện ren để liên kết ren với trục van.
• Cánh van: Được làm từ chất liệu inox. Cánh van chuyển động lên, xuống trong thân van theo chiều quay của trục van.
• Gioăng làm kín: Làm bằng cao su EPDM, TEFLON có tác dụng làm kín van khi đóng và không rò rỉ lưu chất ra môi trường ngoài.
• Bộ phận điều khiển: Đây là bộ phận vận hành van đóng/mở. Van cổng ty chìm có thể được vận hành bằng bộ phận điều khiển tay quay, bộ điều khiển điện.

3. Nguyên lý hoạt động của Van cổng ty chìm Hàn Quốc.

– Van cổng ty chìm vận hành khá đơn giản, trục van khi vận hành sẽ không di chuyển lên xuống mà chỉ có đĩa van di chuyển dưới tác động quay của trục van.

• Khi ta tác động lực vào tay quay vô lăng ngược chiều kim đồng hồ hay cấp nguồn điện cho bộ điều khiển điện của van cổng thì sẽ làm trục van quay. Các ren của trục van và đĩa van sẽ làm cho đĩa van di chuyển lên lúc này van sẽ được mở. Khi van được mở hoàn toàn trục van sẽ không quay được nữa khi này bộ điều khiển điện cũng tự động ngắt.
• Khi ta quay vô lăng theo chiều kim đồng hồ hoặc cấp nguồn điện cho bộ động cơ điện thì trục van xoay theo kéo theo cánh van chuyển động xuống dưới. Khi van được đóng hoàn toàn bộ điều khiển điện sẽ ngắt hành trình.

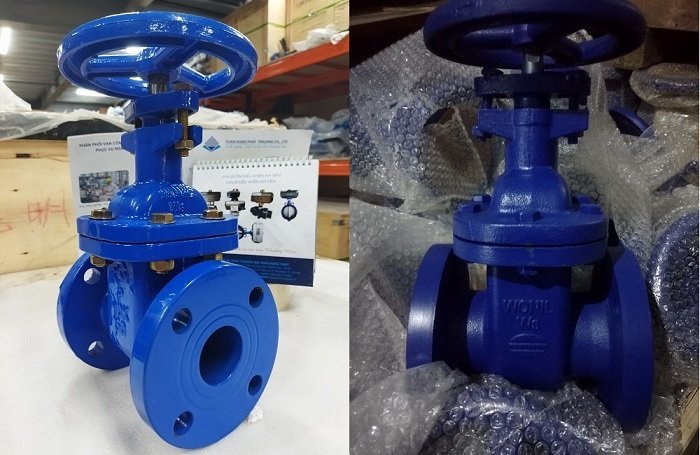

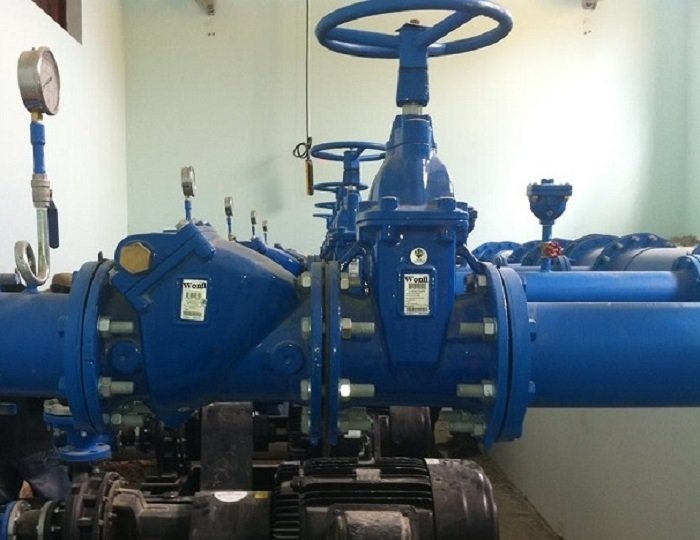

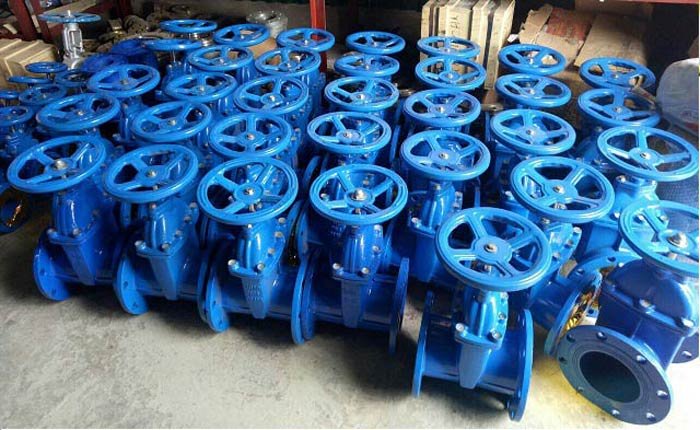

III. Hình ảnh Van cổng ty chìm Wonil tại kho hàng và hệ thống.

• Liên hệ mua sản phẩm Van cổng ty chìm Wonil tại:

– CÔNG TY TNHH THƯƠNG MẠI SL VIỆT NAM

– Địa chỉ: Số 128 đường Thanh Bình – Phường Mộ Lao – Quận Hà Đông – Thành Phố Hà Nội.

– Điện thoại tư vấn bán hàng: Mr Tú – 0817 078 789 (zalo). Email: slvietnam0607@gmail.com

• Website: https://vanbichphukien.netvà http://slvietnam.net

*** Rất mong được hợp tác lâu dài cùng quý khách hàng! ***
