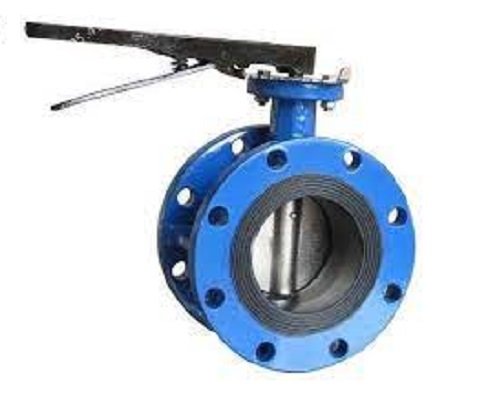

Van bướm mặt bích Hàn Quốc

I. Tìm hiểu về Van bướm mặt bích Hàn Quốc.

1. Van Bướm Mặt Bích Là Gì?

Van bướm mặt bích là một loại van công nghiệp được sử dụng rộng rãi trong các hệ thống đường ống để kiểm soát dòng chảy của chất lỏng hoặc khí. Van có thiết kế đặc biệt với hai mặt bích ở hai đầu, giúp kết nối chắc chắn với đường ống, giảm thiểu rò rỉ và chịu được áp suất cao hơn so với van bướm kiểu wafer.

2. Đặc Điểm Nổi Bật Của Van Bướm Mặt Bích Hàn Quốc

Van bướm mặt bích được sản xuất tại Hàn Quốc thường có những ưu điểm sau:

• Thiết kế chắc chắn: Được gia công chính xác, đảm bảo độ kín cao, giảm thiểu rò rỉ.
• Vật liệu chất lượng cao:Th
• Đa dạng tiêu chuẩn kết nối: Có thể đáp ứng nhiều tiêu chuẩn quốc tế như JIS, ANSI, DIN, BS, giúp tương thích với nhiều hệ thống đường ống.
• Hoạt động linh hoạt: Có thể vận hành bằng tay gạt, tay quay, bộ điều khiển điện hoặc bộ điều khiển khí nén, phù hợp với các yêu cầu tự động hóa.
• Độ bền cao: Chịu được áp suất cao (thường từ PN10 đến PN40) và nhiệt độ lớn, đảm bảo tuổi thọ dài.

>> Xem thêm sản phẩm Van cổng gang Wonil và các dòng Van Wonil Hàn Quốc khác.

II. Thông số sản xuất, cấu tạo và nguyên lý hoạt động Van bướm mặt bích Wonil Hàn Quốc.

1. Thông số sản xuất van bướm hai mặt bích Wonil.

– Kích thước danh nghĩa (DN): DN50 – DN1200

– Vật liệu chế tạo:

+ Thân van: Gang dẻo (GJL250), thép không gỉ (inox 304, inox 316)

+ Đĩa van: Inox 304, inox 316 hoặc gang dẻo phủ epoxy

+ Trục van: Thép không gỉ SS304/SS316

+ Gioăng làm kín: Cao su EPDM, NBR hoặc Teflon (PTFE)

– Kiểu kết nối: Hai mặt bích theo tiêu chuẩn JIS 10K, JIS 20K, DIN PN10, PN16

– Áp suất làm việc (PN): PN10, PN16

– Nhiệt độ làm việc: -10°C đến 80°C (với gioăng EPDM), có thể lên đến 150°C khi sử dụng gioăng PTFE

– Môi trường ứng dụng: Nước sạch, nước thải, hóa chất, dầu, khí nén

– Phương thức vận hành:

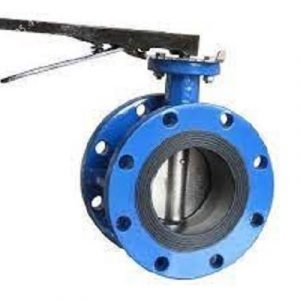

– Tay gạt (DN50 – DN300)

– Tay quay vô lăng (DN350 trở lên)

– Bộ điều khiển điện hoặc khí nén (tùy chọn theo yêu cầu)

– Hãng sản xuất: Wonil

– Xuất xứ: Hàn Quốc.

– Bảo hành 12 tháng, CO, CQ.

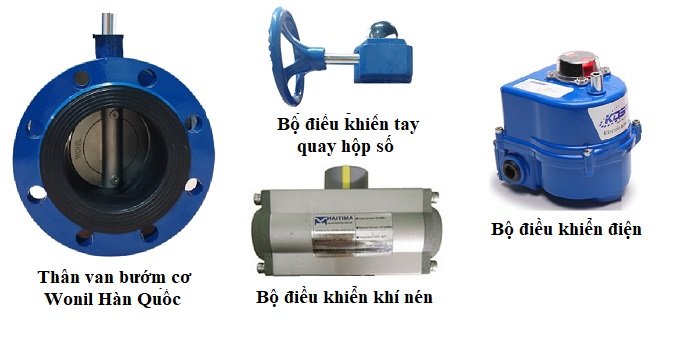

2. Cấu tạo van bướm hai mặt bích Wonil.

• Van bướm hai mặt bích Wonil Hàn Quốc cấu tạo bao gồm những bộ phận chính sau: Thân van, cánh van, trục van, bộ phận điều khiển van, gioăng làm kín.

– Thân van: Thân van được sản xuất bằng gang hoặc inox 304, inox 316. Điểm khác biệt của van dạng này là thân van được đúc liền khối với mặt bích hai bên thân van giúp van kết nối với hệ thống bằng mặt bích một cách chắc chắn. Mặt bích thân van Hàn Quốc được thiết kế theo tiêu chuẩn JIS.

– Trục van: Được làm từ chất liệu inox. Đây là bộ phận kết nối đĩa van với các bộ phận vận hành của van.

– Đĩa van: Có dạng mỏng hình tròn và được sản xuất bằng inox.

– Gioăng làm kín: Được làm từ cao su EPDM, TEFLON có tác dụng làm kín van. Gioăng cao su được lắp tại các vị trí tiếp xúc thân van và đĩa van, vị trí trục van và thân van.

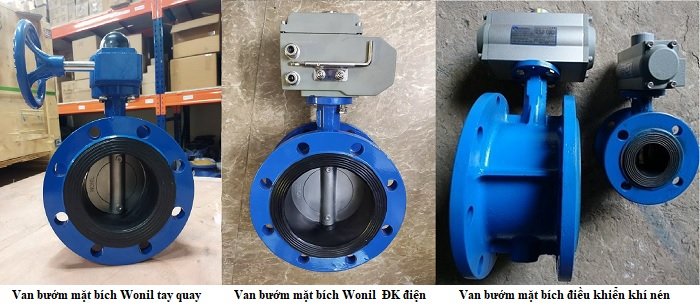

– Bộ phận điều khiển van: Bộ phận điều khiển vận hành van bướm hai mặt bích Wonil có thể là tay gạt, tay quay, bộ điều khiển điện, bộ điều khiển khí nén

3. Nguyên lý hoạt động van bướm mặt bích Hàn Quốc

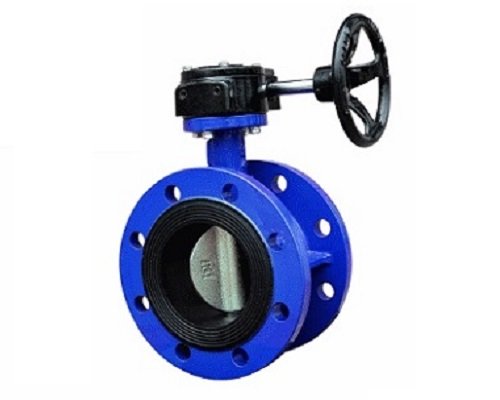

a. Nguyên lý hoạt động van bướm hai mặt bích Wonil tay quay

Van bướm hai mặt bích điều khiển tay quay được thiết kế với bộ điều khiển tay quay vô lăng kết hợp với hộp số trợ lực, giúp truyền chuyển động xuống trục van một cách nhẹ nhàng và giảm lực tác động cần thiết.

• Khi van đóng kín, đĩa van sẽ vuông góc với đường ống, ngăn chặn hoàn toàn dòng chảy của lưu chất.
• Khi tác động lực lên tay quay theo ngược chiều kim đồng hồ, hộp số trợ lực sẽ truyền chuyển động xuống trục van. Đĩa van xoay từ từ về vị trí song song với đường ống, cho phép lưu chất đi qua.
• Khi xoay tay quay theo chiều kim đồng hồ, đĩa van quay về vị trí vuông góc với đường ống, đóng van hoàn toàn để ngăn dòng chảy.

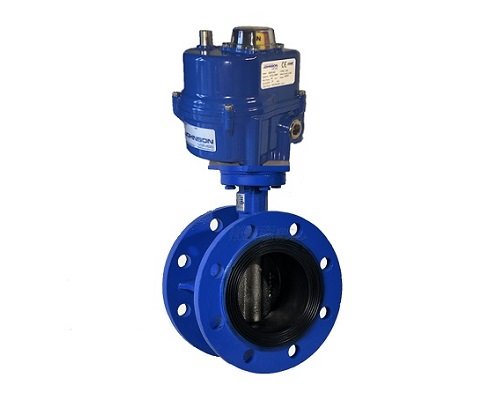

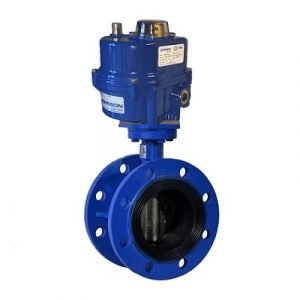

b. Nguyên lý hoạt động van bướm hai mặt bích Wonil điều khiển điện

Van bướm mặt bích Hàn Quốc điều khiển điện sử dụng động cơ điện với điện áp phổ biến 24V, 220V hoặc 380V để tạo ra cơ năng làm quay trục van, giúp đóng/mở van tự động.

• Khi cấp điện cho bộ điều khiển điện, mô tơ bên trong quay, kéo theo trục van xoay từ 0° đến 90°. Khi đĩa van mở song song với đường ống, lưu chất được lưu thông.
• Khi van mở hoàn toàn, bộ điều khiển điện sẽ tự động ngắt để bảo vệ động cơ và giữ van ở trạng thái mở.
• Khi muốn đóng van, cấp điện theo chiều ngược lại, động cơ quay khiến đĩa van xoay về vị trí vuông góc với đường ống, chặn dòng lưu chất.

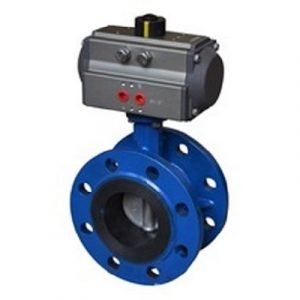

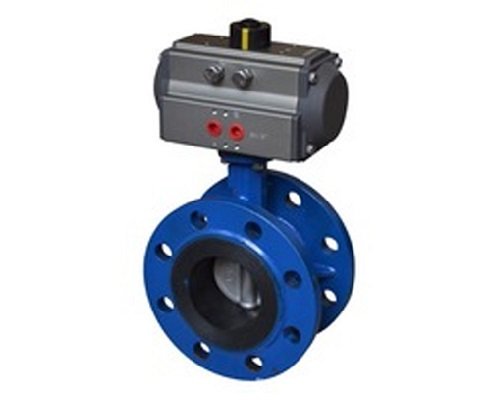

c. Nguyên lý hoạt động van bướm hai mặt bích Wonil điều khiển khí nén

Van bướm mặt bích Wonil điều khiển khí nén hoạt động dựa trên nguyên lý sử dụng áp suất khí nén để tạo lực quay trục van. Bộ truyền động khí nén có hai dạng: tác động đơn (single-acting) và tác động kép (double-acting).

• Đối với bộ tác động kép:
  • Khi cấp khí nén vào khoang bên trái của bộ truyền động, áp lực khí đẩy piston làm trục van xoay một góc 90°, mở van.
  • Khi cấp khí vào khoang bên phải, áp lực đẩy piston quay về vị trí ban đầu, đóng van.
• Đối với bộ tác động đơn:
  • Khi cấp khí nén, van mở.
  • Khi ngắt khí nén, lò xo hồi về đưa van về trạng thái đóng.

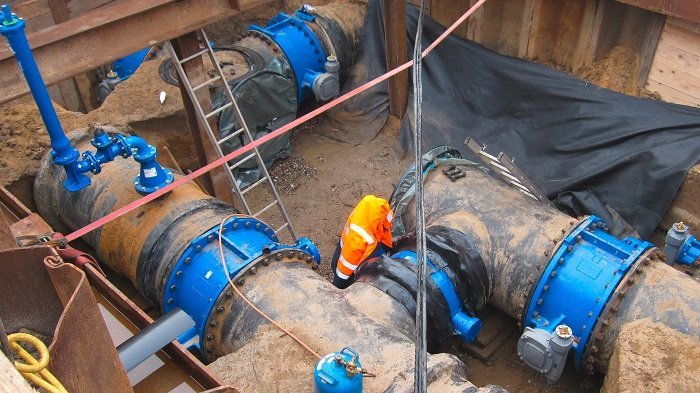

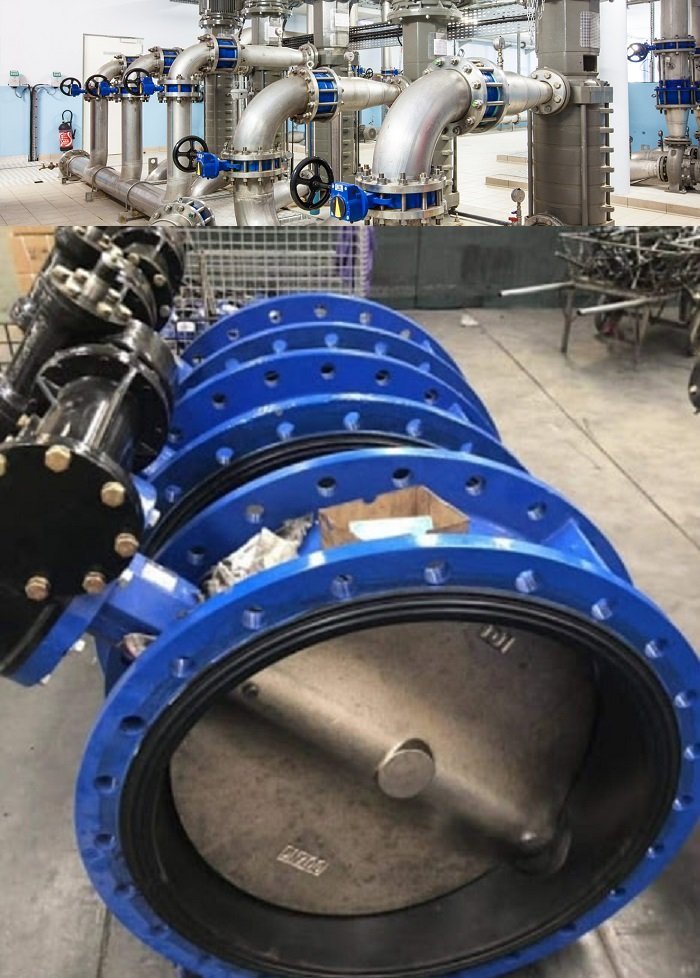

III. Hình ảnh Van bướm mặt bích Wonil trên hệ thống.
