Van bi mặt bích Hàn Quốc

 Van bi mặt bích Hàn Quốc inox tay gạt là dòng van công nghiệp của hãng Wonil được sản xuất từ inox 304 hoặc 316. Van bi mặt bích inox Wonil được lắp đặt trong hệ thống đường ống với chức năng đóng/ ngắt dòng lưu chất qua van bằng bộ phận điều khiển tay gạt.

I. Hình ảnh van bi mặt bích inox Hàn Quốc.

– Van bi mặt bích inox Wonil là thiết bị điều khiển dòng chảy của chất lỏng hoặc khí trong hệ thống đường ống. Loại van này có cấu tạo từ thép không gỉ (inox), kết nối bằng mặt bích, đảm bảo độ bền cao, khả năng chống ăn mòn và chịu áp suất tốt.

>> Xem thêm sản phẩm van cổng gang Hàn Quốc Wonil và các dòng van Hàn Quốc khác.

II. Thông số sản xuất và cấu tạo van bi mặt bích inox Wonil Hàn Quốc.

1. Thông số kỹ thuật của van bi mặt bích inox.

Thông Số Kỹ Thuật Của Van Bi Mặt Bích Inox Hàn Quốc

Dưới đây là các thông số kỹ thuật tiêu chuẩn của van bi mặt bích inox Hàn Quốc:

a. Chất Liệu (Material)

+ Thân van (Body): Inox 304, Inox 316 (chống ăn mòn, chịu nhiệt tốt).

+ Bi van (Ball): Inox 304, 316.

+ Trục van (Stem): Inox 304, 316.

+ Gioăng làm kín (Seat & Gasket): PTFE, EPDM, Graphite.

b. Kích Thước (Size)

+ Dải kích thước: DN15 – DN300 (1/2” – 12”).

+ Tiêu chuẩn kết nối mặt bích: JIS 10K, JIS 20K. ANSI 150LB, ANSI 300LB. DIN PN16, PN25, PN40. BS4504.

3. Áp Suất Làm Việc (Working Pressure)

+ Áp suất danh định: PN16, PN25, PN40, PN63.

+ Áp suất tối đa: Tùy theo tiêu chuẩn mặt bích và chất liệu van.

4. Nhiệt Độ Hoạt Động (Working Temperature)

+ Dải nhiệt độ: -20°C đến 200°C (tùy loại gioăng làm kín).

5. Kiểu Điều Khiển (Control Type)

+ Tay gạt (Manual Lever).

+ Tay quay (Gear Operator).

+ Điều khiển điện (Electric Actuator).

+ Điều khiển khí nén (Pneumatic Actuator).

6. Loại Van Bi (Ball Valve Type)

+ Van bi 2 ngã (2-way ball valve).

+ Van bi 3 ngã (3-way ball valve: T-port, L-port).

+ Van bi một thân, hai thân, ba thân.

7. Tiêu Chuẩn Kiểm Định (Testing & Certification)

+ API 598 (Kiểm tra rò rỉ).

+ ISO 5211 (Tiêu chuẩn lắp đặt bộ điều khiển).

+ EN 12266-1 (Tiêu chuẩn kiểm tra áp lực).

+ CE, ATEX (Chứng nhận an toàn châu Á – Âu).

Van bi mặt bích inox Hàn Quốc được thiết kế theo các tiêu chuẩn quốc tế, đảm bảo hiệu suất cao và phù hợp với nhiều hệ thống công nghiệp.

2. Cấu tạo van bi mặt bích Hàn Quốc tay gạt

• Van bi mặt bích Wonil cấu tạo bao gồm các bộ phận chính: Thân van, bi van, tay gạt, gioăng làm kín, trục van.

a. Thân van (Body)

+ Làm từ inox 304 hoặc inox 316, giúp chống ăn mòn, chịu áp suất và nhiệt độ cao.

+ Thiết kế mặt bích theo tiêu chuẩn JIS, ANSI, DIN, BS giúp dễ dàng lắp đặt và kết nối với đường ống.

b. Bi van (Ball)

+ Hình cầu, có lỗ xuyên tâm để kiểm soát dòng chảy.

+ Làm từ inox 304, 316, đảm bảo độ bền và chống ăn mòn.

+ Quay 90° để đóng/mở dòng chảy một cách nhanh chóng.

c. Tay gạt (Handle)

+ Dùng để điều khiển van đóng/mở thủ công.

+ Thường bọc nhựa hoặc cao su để tăng độ bám và bảo vệ người sử dụng.

+ Một số phiên bản có thể thay thế bằng tay quay hoặc bộ điều khiển điện, khí nén.

d. Gioăng làm kín (Seat & Seal)

+ Thường làm từ PTFE (Teflon), EPDM hoặc Graphite.

+ Giúp đảm bảo độ kín khít, ngăn ngừa rò rỉ khi van đóng.

+ Chịu được áp suất cao và hóa chất ăn mòn.

e. Trục van (Stem)

+ Kết nối tay gạt với bi van, truyền lực để quay bi van.

+ Làm từ inox 304 hoặc 316 để chống ăn mòn và chịu tải tốt.

+ Một số thiết kế có cơ chế chống thổi bật (Anti-Blowout) để tăng độ an toàn.

III. Ưu điểm và ứng dụng van bi inox Wonil Hàn Quốc tay gạt

1. Ưu điểm van bi mặt bích Hàn Quốc Wonil.

a. Chất Lượng Cao: Vật liệu inox 304, 316 chống ăn mòn và chịu nhiệt tốt, giúp van có độ bền cao trong môi trường khắc nghiệt.

b. Tính Kín Khít Tuyệt Đối: Gioăng PTFE, EPDM, Graphite đảm bảo không rò rỉ, tăng độ an toàn cho hệ thống.

c. Dễ Dàng Lắp Đặt và Bảo Trì: Mặt bích chuẩn (JIS, ANSI, DIN) dễ dàng lắp đặt và bảo trì.

d. Khả Năng Điều Khiển Linh Hoạt: Điều khiển bằng tay gạt hoặc có thể tích hợp bộ điều khiển điện, khí nén.

e. Chịu Áp Suất và Nhiệt Độ Cao: Chịu áp suất và nhiệt độ cao (từ -20°C đến 200°C), phù hợp với nhiều hệ thống.

f. Ứng Dụng Rộng Rãi: Phù hợp cho ngành công nghiệp thực phẩm, hóa chất, cấp thoát nước, xử lý nước thải, dầu khí, v.v.

g. Tiết Kiệm Chi Phí: Độ bền lâu dài giúp tiết kiệm chi phí bảo trì và thay thế.

h. Tiêu Chuẩn Quốc Tế: Đạt các chứng nhận quốc tế như API 598, ISO 5211, EN 12266-1.

2. Ứng dụng van bi inox mặt bích Wonil.

– Van bi inox thường được sử dụng trong các hệ thống dẫn khí, hơi, lưu chất lỏng.

a. Ngành Công Nghiệp Hóa Chất: Van bi inox mặt bích Wonil được sử dụng trong các hệ thống dẫn chất lỏng hoặc khí hóa học, đặc biệt là với các chất có tính ăn mòn cao. Inox giúp van chống lại sự ăn mòn và đảm bảo độ bền lâu dài.

b. Ngành Công Nghiệp Thực Phẩm và Đồ Uống: Vì van có chất liệu inox không gỉ và dễ dàng vệ sinh, nó phù hợp cho các hệ thống chế biến thực phẩm, đồ uống và dược phẩm, nơi yêu cầu độ an toàn cao và không làm ảnh hưởng đến chất lượng sản phẩm.

c. Hệ Thống Cấp Thoát Nước: Van bi inox mặt bích được ứng dụng trong các hệ thống cấp thoát nước sạch, xử lý nước thải hoặc các dự án hạ tầng giao thông thủy lợi, giúp kiểm soát dòng chảy của nước hiệu quả và đảm bảo độ bền lâu dài.

d. Ngành Dầu Khí và Khí Nén: Van được sử dụng trong các hệ thống dẫn dầu, khí và khí nén, đặc biệt là trong các công trình cần chịu áp suất cao và có tính kháng ăn mòn tốt.

e. Hệ Thống Phòng Cháy Chữa Cháy: Van bi inox mặt bích còn được sử dụng trong các hệ thống PCCC (phòng cháy chữa cháy), đặc biệt là trong các đường ống dẫn nước chữa cháy, nhờ vào khả năng chịu nhiệt và độ bền cao.

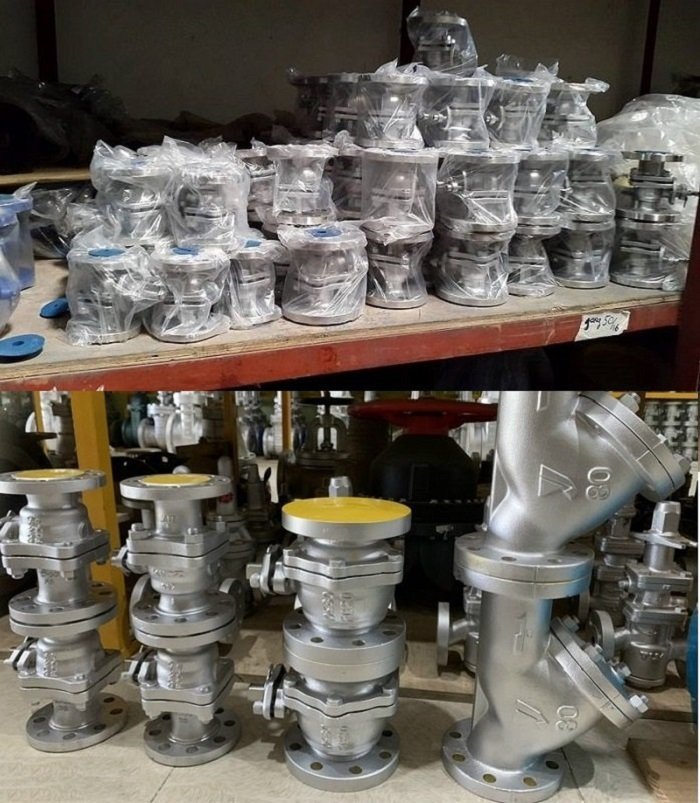

IV. Van bi mặt bích inox Hàn Quốc hàng có sẵn số lượng lớn tại kho.
