Van bi khí nén On/Off

 Van bi điều khiển khí nén dạng On/Off là dòng van công nghiệp được lắp đặt trên hệ thống đường ống với chức năng đóng mở dòng lưu chất qua van hoàn toàn tự động bằng bộ điều khiển khí nén. Bộ điều khiển khí nén được kết nối với trục van bi và sử dụng áp lực từ 3 – 8bar để vận hành van, cho phép dòng lưu chất hoặc không cho phép dòng lưu chất qua van.

I. Hình ảnh Van bi điều khiển khí nén dạng On/Off.

– Van bi khí nén On/Off là một loại van bi được điều khiển bằng bộ truyền động khí nén để thực hiện chức năng đóng/mở hoàn toàn. Đây là thiết bị phổ biến trong các hệ thống đường ống, giúp kiểm soát dòng chảy của chất lỏng hoặc khí một cách tự động.

– Ứng dụng của van bi khí nén On/Off

+ Hệ thống xử lý nước, cấp thoát nước.

+ Hệ thống khí nén, hơi nóng.

+ Ngành thực phẩm, dược phẩm, hóa chất.

+ Hệ thống PCCC, dầu khí.

>>> Xem thêm sản phẩm Van bi điều khiển khí nén tuyến tính.

II. Thông số kỹ thuật Van bi điều khiển khí nén

1. Kích thước van

+ Tiêu chuẩn DN: DN15, DN20, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200.

+ Kích thước theo phi: Φ21, Φ27, Φ34, Φ42, Φ49, Φ60, Φ73, Φ89, Φ114, Φ141, Φ168, Φ219.

2. Vật liệu chế tạo

+ Thân van: Inox 304, chịu được môi trường ăn mòn và áp lực cao.

+ Gioăng làm kín: TEFLON (PTFE), đảm bảo độ bền và khả năng chống rò rỉ cao.

+ Bộ điều khiển khí nén: Vỏ hợp kim nhôm sơn tĩnh điện, tăng độ bền và khả năng chống oxy hóa.

3. Hệ thống kết nối

+ Phương thức lắp đặt: Lắp ren, lắp bích.

+ Tiêu chuẩn mặt bích: JIS, BS (phù hợp với nhiều hệ thống đường ống).

4. Môi trường hoạt động

+ Chất lỏng sử dụng: Nước, dầu, hóa chất.

+ Nhiệt độ làm việc: Tối đa 180°C.

+ Áp suất hoạt động: PN10 – PN20 (10kg/cm² – 20kg/cm²).

5. Bộ điều khiển khí nén

+ Cơ chế vận hành: Đóng/mở hoàn toàn (On/Off).

+ Áp suất khí nén yêu cầu: 3 – 8 bar.

6. Xuất xứ & Bảo hành

+ Thương hiệu: Haitima (Đài Loan), Kosaplus (Hàn Quốc).

+ Chứng nhận: CO, CQ đầy đủ.

+ Bảo hành: 12 tháng.

– Ứng dụng: Van bi khí nén On/Off được sử dụng rộng rãi trong các hệ thống cấp thoát nước, xử lý hóa chất, dầu khí và các ngành công nghiệp tự động hóa.

– Van có sẵn tại kho liên hệ báo giá tại zalo: 0817 078 789 – Van điều khiển

III. Cấu tạo Van bi điều khiển khí nén On/Off.

• Van bi điều khiển khí nén cấu tạo bao gồm các bộ phận chính: Thân van bi cơ và bộ điều khiển khí nén.

1.Van bi điều khiển khí nén On/Off : Gồm các bộ phận chính sau.

– Là phần trực tiếp điều khiển dòng chảy của lưu chất trong hệ thống. Bao gồm:

+ Thân van: Thường làm từ inox 304, inox 316, nhựa PVC, gang hoặc đồng, có độ bền cao và chịu được áp lực lớn.

+ Bi van (Ball): Hình cầu với lỗ xuyên tâm, quay 90° để đóng/mở dòng chảy.

+ Gioăng làm kín (Seal – Seat): Làm từ TEFLON (PTFE) hoặc cao su chịu nhiệt, đảm bảo độ kín và chống rò rỉ.

+ Trục van (Stem): Kết nối bi van với bộ điều khiển khí nén, truyền động đóng/mở.

+ Nắp van (Bonnet): Bảo vệ và cố định các bộ phận bên trong van.

2. Bộ phận điều khiển khí nén.

• Bộ điều khiển khí nén được kết nối với trục van để vận hành van tự động. Bộ điều khiển khí nén cấu tạo bao gồm các bộ phận chính: Thân vỏ bộ điều khiển, trục vít, xy lanh, pittong, buồng khí…

– Là bộ phận tạo lực quay để vận hành van. Gồm các thành phần:

+ Thân bộ truyền động: Làm từ hợp kim nhôm sơn tĩnh điện, giúp chống ăn mòn và tăng độ bền.

+ Piston: Chuyển động nhờ áp lực khí nén, tạo lực quay trục van.

+ Lò xo (chỉ có ở loại tác động đơn): Giúp van tự động quay về trạng thái ban đầu khi ngừng cấp khí.

+ Trục truyền động: Kết nối với trục van để truyền lực đóng/mở.

+ Cổng cấp khí nén: Kết nối với hệ thống khí nén, áp suất hoạt động từ 3 – 8 bar.

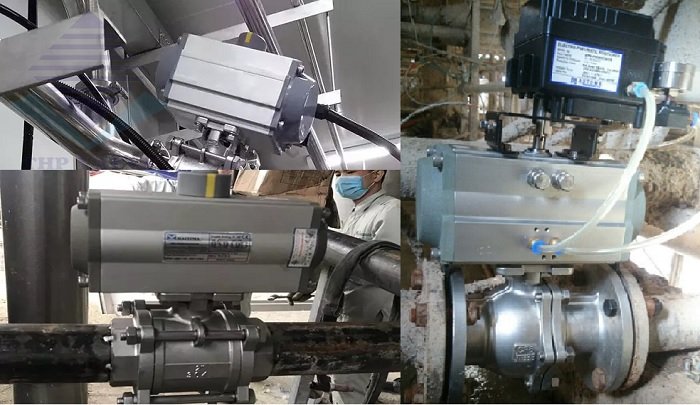

IV. Hình ảnh Van bi điều khiển khí nén On/Off được sử dụng trên các hệ thống đường ống.
