Van bi inox lắp ren

  Van bi inox lắp ren tay gạt là loại van bi được sản xuất bằng vật liệu inox 201, 304, 316 được kết nối với hệ thống đường ống bằng cách nối ren với chức năng đóng mở hoặc điều tiết dòng lưu chất qua van bằng bộ phận điều khiển tay gạt.

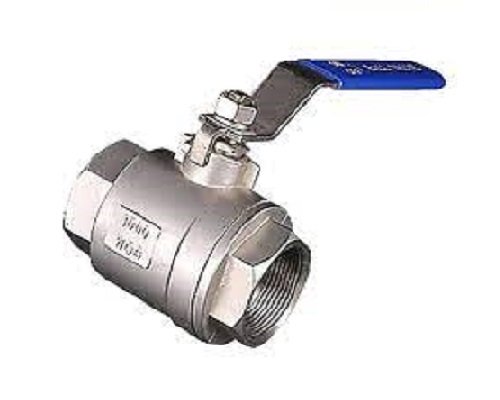

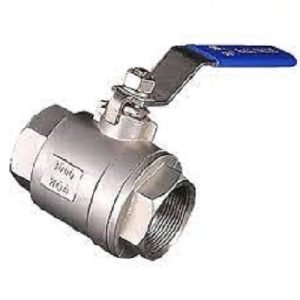

I. Hình ảnh Van bi inox lắp ren tay gạt.

>> Xem thêm sản phẩm Van bi inox mặt bích tay gạt.

1. Van bi inox lắp ren là gì?

Van bi inox lắp ren là loại van bi được chế tạo từ inox (thép không gỉ) và có kiểu kết nối ren (ren trong hoặc ren ngoài) giúp lắp đặt dễ dàng vào hệ thống đường ống. Loại van này được sử dụng rộng rãi trong các hệ thống cấp nước, dầu khí, hóa chất và công nghiệp thực phẩm nhờ vào độ bền cao, khả năng chống ăn mòn và vận hành đơn giản.

2. Nguyên lý hoạt động

– Van bi inox ren hoạt động theo nguyên tắc xoay bi van 90 độ để mở hoặc đóng dòng chảy:

+ Khi lỗ bi van song song với đường ống → Van mở hoàn toàn.

+ Khi lỗ bi van vuông góc với đường ống → Van đóng hoàn toàn.

+ Ngoài ra, một số loại có thể điều chỉnh mức độ mở để kiểm soát lưu lượng.

3. Phân loại van bi inox ren

+ Theo số cửa: 2 ngã (2 chiều) và 3 ngã (3 chiều).

+ Theo vật liệu: Inox 201, Inox 304, Inox 316 (chịu ăn mòn cao hơn).

+ Theo kiểu điều khiển: Tay gạt, tay quay, điều khiển điện, điều khiển khí nén.

II. Thông số kỹ thuật và cấu tạo Van bi inox lắp ren tay gạt.

1. Thông số kỹ thuật Van bi inox tay gạt.

– Kích cỡ đường ống sử dụng van: DN15(15A); DN20(20A); DN25(25A); DN32(32A); DN40(40A); DN50(50A); 1/2″, 3/4″, 1″, 1.1/2″, 1.3/4″, 2″, 2.1/2″ hay phi 17, phi 21, phi 27, phi 34, phi 42, phi 49, phi 60.

Thông số kỹ thuật của van bi inox lắp ren

Dưới đây là các thông số kỹ thuật phổ biến của van bi inox lắp ren:

a. Chất liệu van

• Thân van: Inox 201, Inox 304, Inox 316 (chống ăn mòn tốt hơn).
• Bi van: Inox 304 hoặc Inox 316, đánh bóng để giảm ma sát.
• Trục van: Inox 304 hoặc Inox 316, chịu lực tốt.
• Gioăng làm kín: PTFE (Teflon) giúp chống rò rỉ hiệu quả.

b. Kích thước van

• Kích thước ren: DN8 – DN100 (1/4″ – 4″).
• Tiêu chuẩn ren: BSPT (ren côn), NPT (ren thẳng).

c. Áp suất làm việc

• PN16, PN25, PN40 (16 bar, 25 bar, 40 bar).
• Class 150, Class 300 (theo tiêu chuẩn ANSI).

d. Nhiệt độ hoạt động

• -20°C đến 220°C (tùy loại inox và gioăng).

e. Kiểu kết nối

• Lắp ren trong, ren ngoài theo tiêu chuẩn BSP, NPT.

f. Kiểu vận hành

• Tay gạt: Xoay 90° đóng/mở nhanh.
• Tay quay (Gearbox): Đối với van kích thước lớn.
• Điều khiển điện/khí nén: Dùng trong hệ thống tự động hóa.

g. Ứng dụng tiêu chuẩn

• Tiêu chuẩn sản xuất: ISO, ANSI, JIS, DIN.
• Tiêu chuẩn chống rò rỉ: API 598.
• Tiêu chuẩn vật liệu: ASTM A351 CF8 (Inox 304), ASTM A351 CF8M (Inox 316).

h. Môi trường làm việc

+ Nước sạch, nước thải.

+ Dầu khí, xăng dầu.

+ Hóa chất ăn mòn nhẹ.

+ Hơi nóng, khí nén.

+ Thực phẩm, dược phẩm.

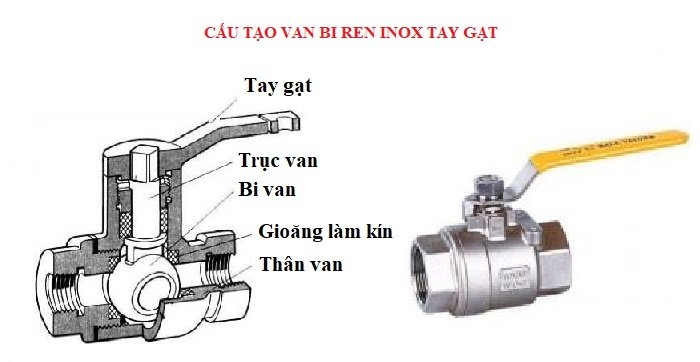

2. Cấu tạo van bi inox lắp ren tay gạt.

• Van bi ren inox cấu tạo bao gồm các bộ phận: Thân van, bi van, tay gạt, trục van, gioăng làm kín.

+ Thân van là bộ phận chính của van, được làm từ inox 201, inox 304 hoặc inox 316. Chất liệu inox giúp van chịu được áp lực cao, chống ăn mòn và phù hợp với các môi trường khắc nghiệt như hóa chất, nước biển, hơi nóng. Thân van có kiểu kết nối ren trong hoặc ren ngoài, giúp lắp đặt dễ dàng vào hệ thống đường ống mà không cần hàn.

+ Bi van (bóng van) có dạng hình cầu với lỗ xuyên tâm, cho phép điều chỉnh dòng chảy khi xoay. Khi bi van quay 90 độ, nó sẽ đóng hoặc mở hoàn toàn dòng chảy. Bi van thường được làm từ inox 304 hoặc inox 316, có độ cứng cao, bề mặt trơn nhẵn để giảm ma sát, giúp thao tác đóng/mở nhẹ nhàng và tăng tuổi thọ van.

+ Tay gạt là bộ phận điều khiển van, giúp đóng/mở nhanh chóng bằng cách xoay 90 độ. Thông thường, tay gạt được bọc nhựa hoặc phủ sơn chống trượt để thao tác dễ dàng. Đối với các van có kích thước lớn, tay gạt có thể được thay thế bằng tay quay hoặc bộ điều khiển điện, khí nén để tự động hóa quá trình vận hành.

+ Trục van có nhiệm vụ kết nối tay gạt với bi van, truyền lực xoay từ tay gạt để bi van xoay đúng theo mong muốn. Trục van được làm từ inox cứng cáp, đảm bảo chịu được áp suất cao và tác động cơ học trong quá trình vận hành.

+ Gioăng làm kín là bộ phận quan trọng giúp van không bị rò rỉ khi đóng hoàn toàn. Thông thường, gioăng được làm bằng PTFE (Teflon) hoặc EPDM, có khả năng chịu nhiệt và chống ăn mòn tốt. Nhờ có gioăng làm kín, van bi inox lắp ren có thể hoạt động trơn tru và đảm bảo độ kín tuyệt đối.

IV. Nguyên lý hoạt động van bi inox lắp ren tay gạt.

+ Van hoạt động bằng cách xoay bi van có lỗ xuyên tâm để kiểm soát dòng chảy. Khi tay gạt mở, lỗ bi van song song với đường ống, cho phép dòng chảy tự do. Khi xoay tay gạt 90 độ, bi van vuông góc với đường ống, ngăn chặn hoàn toàn dòng chảy.

+ Van có thể điều chỉnh ở các góc xoay trung gian để kiểm soát lưu lượng, nhưng chủ yếu dùng để đóng/mở nhanh. Với thao tác đơn giản và hiệu quả cao, van bi inox lắp ren tay gạt được ứng dụng rộng rãi trong nhiều hệ thống đường ống.

|>>> Xem thêm các sản phẩm van inox khác tại: VAN INOX SLVN

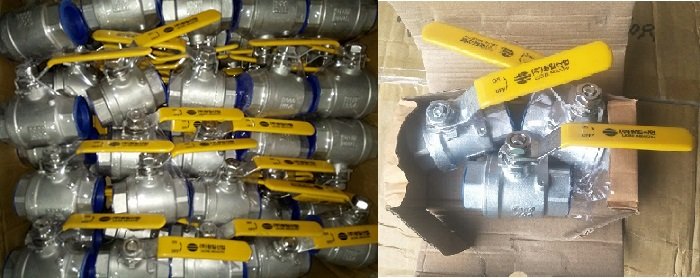

V. Hình ảnh Van bi tay gạt tại kho hàng và trên hệ thống đường ống.
