Van bi điều khiển điện On/Off

 Van bi điều khiển điện On/Off hay còn gọi là Van bi điện On/Off đây là dòng van bi cơ kết hợp với bộ điều khiển điện dạng On/Off chỉ có chức năng đóng/mở dòng lưu chất qua van. Bộ điều khiển điện dạng On/Off nhận nguồn điện áp từ 24V – 220V – 380V điều khiển bi van của Van bi xoay góc 0 độ hoặc 90 độ ngăn chặn hoặc cho phép dòng lưu chất qua van.

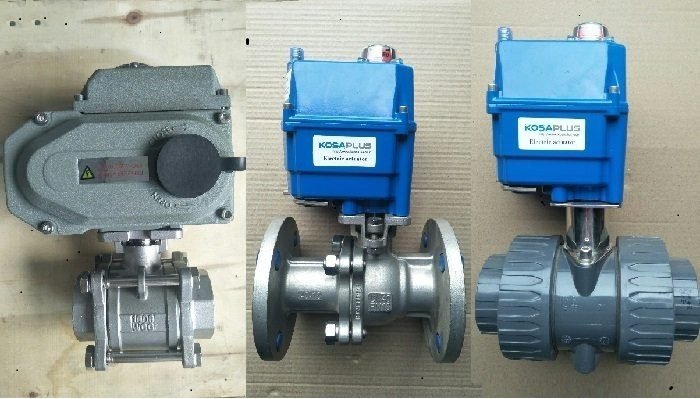

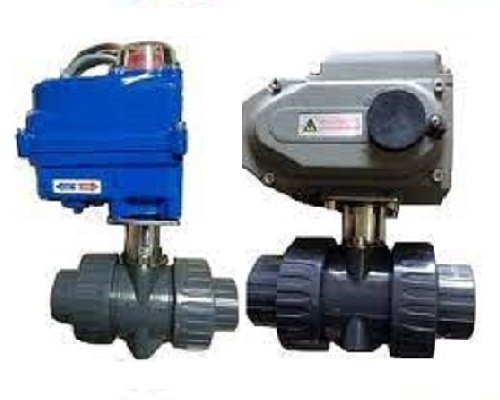

I. Hình ảnh Van bi điều khiển điện On/Off

    Van Bi Điều Khiển Điện On/Off – Giới Thiệu và Ứng Dụng

1. Van Bi Điều Khiển Điện On/Off Là Gì?

– Van bi điều khiển điện On/Off là một loại van sử dụng bộ truyền động điện để đóng/mở hoàn toàn dòng chảy của lưu chất trong hệ thống đường ống. Van hoạt động theo cơ chế On/Off, nghĩa là chỉ có hai trạng thái: đóng hoàn toàn (OFF) hoặc mở hoàn toàn (ON), không có chức năng điều chỉnh lưu lượng.

2. Cấu Tạo Của Van Bi Điều Khiển Điện On/Off

– Van gồm hai phần chính:

+ Thân van bi: Là bộ phận chính điều khiển dòng chảy, có dạng bi cầu với lỗ xuyên tâm, giúp kiểm soát việc đóng mở. Thân van có thể được làm từ inox, đồng, nhựa hoặc gang, tùy theo môi trường làm việc.

+ Bộ điều khiển điện: Chuyển đổi điện năng thành cơ năng để quay trục van bi 90 độ, giúp mở hoặc đóng van. Bộ điều khiển thường sử dụng điện áp 24V, 220V hoặc 380V.

3. Nguyên Lý Hoạt Động

– Khi cấp điện, động cơ quay trục van bi một góc 90 độ, giúp van mở hoặc đóng hoàn toàn.

– Khi ngừng cấp điện, van giữ nguyên trạng thái đóng hoặc mở.

– Một số dòng van có thêm công tắc giới hạn hành trình, giúp kiểm soát vị trí đóng/mở chính xác hơn.

4. Ưu Điểm Của Van Bi Điều Khiển Điện On/Off

– Tự động hóa cao: Giúp giảm thiểu công sức vận hành thủ công.

– Độ bền cao: Thiết kế chắc chắn, chịu được áp suất và nhiệt độ cao.

– Vận hành ổn định: Có thể hoạt động liên tục mà không bị hỏng hóc nhanh chóng.

– Tích hợp dễ dàng: Có thể kết nối với hệ thống điều khiển PLC hoặc các hệ thống tự động hóa khác.

5. Ứng Dụng Của Van Bi Điều Khiển Điện On/Off

– Van được sử dụng rộng rãi trong các ngành công nghiệp và dân dụng, bao gồm:

+ Hệ thống cấp thoát nước: Kiểm soát dòng chảy nước trong hệ thống đường ống.

+ Ngành thực phẩm và đồ uống: Kiểm soát nguyên liệu lỏng, nước sạch hoặc nước thải.

+ Xử lý nước thải: Đóng/mở tự động để điều tiết lưu lượng nước.

+ Dầu khí và hóa chất: Kiểm soát dòng chảy của các chất lỏng có tính ăn mòn.

+ Hệ thống HVAC: Dùng trong hệ thống điều hòa, làm mát công nghiệp.

>>> Xem thêm sản phẩm Van bi điều khiển điện tuyến tính.

II. Thông số kỹ thuật Van bi điều khiển điện On/Off.

1. Thông Số Chung

• Kiểu van: Van bi điều khiển điện, dạng đóng/mở (On/Off)
• Góc quay: 90 độ
• Kiểu kết nối: Lắp ren, lắp bích, rắc co, hàn, clamp
• Kích thước van: DN15 – DN300 (1/2″ – 12″)
• Môi trường làm việc: Nước, khí, dầu, hóa chất, hơi nóng

2. Thông Số Về Thân Van

• Chất liệu thân van:
  • Inox 304, 316 (chịu ăn mòn, dùng cho hóa chất, thực phẩm)
  • Gang (dùng cho hệ thống nước, khí)
  • Đồng (dùng cho hệ thống nước sạch, áp lực thấp)
  • Nhựa PVC, uPVC, CPVC (chuyên dụng cho hóa chất, môi trường ăn mòn)
• Chất liệu bi van: Inox 304, 316 hoặc đồng
• Chất liệu gioăng làm kín: PTFE (Teflon), EPDM, NBR
• Áp suất làm việc: PN10 – PN63 (10 – 63 bar)
• Nhiệt độ làm việc: -20°C đến 180°C (tùy chất liệu thân van)

3. Thông Số Về Bộ Điều Khiển Điện

• Nguồn điện áp:
  • 24V DC (dùng trong hệ thống nhỏ, an toàn)
  • 220V AC (phổ biến trong công nghiệp và dân dụng)
  • 380V AC (dùng cho van công nghiệp cỡ lớn)
• Công suất tiêu thụ: 6W – 90W (tùy theo kích thước van)
• Vật liệu vỏ bộ điều khiển: Nhôm sơn tĩnh điện, nhựa ABS chống cháy
• Tiêu chuẩn bảo vệ: IP67 (chống bụi, chống nước)
• Thời gian đóng/mở: 5 – 15 giây (tùy loại)
• Mô-men xoắn: 10 – 250Nm (tùy kích thước)
• Công tắc hành trình: Có (báo hiệu trạng thái đóng/mở)
• Cơ chế vận hành:
  • Loại thường mở (NO) hoặc thường đóng (NC)
  • Loại có tay quay dùng khi mất điện

4. Tiêu Chuẩn Kết Nối

• Lắp ren: Theo tiêu chuẩn BSPT, NPT
• Lắp bích: Theo tiêu chuẩn JIS 10K, ANSI 150LB, PN16, PN25
• Hàn hoặc clamp: Dùng cho hệ thống thực phẩm, dược phẩm
• Nguồn gốc xuất xứ: Haitima – Đài Loan; Kosaplus – Hàn Quốc.
• Bảo hành 12 tháng, CO, CQ.

III. Cấu tạo Van bi điều khiển điện On/Off.

• Van bi điều khiển điện cấu tạo gồm 2 phần: Van bi cơ và bộ điều khiển điện. Bộ điều khiển điện của van được kết nối với trục van để vận hành van đóng mở.

1. Phần mô tơ điện của van bi.

• Phần mô tơ điện được sử dụng xuất xứ từ các hãng khác nhau như: Kosaplus – Hàn Quốc, Haitima – Đài Loan được sản xuất theo các model khác nhau phù hợp để vận hành van bi có kích cỡ khác nhau từ DN15 – DN200. Bộ điều khiển điện cấu tạo bao gồm các bộ phận chính:

+ Thân bộ điều khiển: Hợp kim nhôm sơn tĩnh điện, chống oxy hóa, bảo vệ linh kiện bên trong.

+ Công tắc hành trình: Tự động ngắt điện khi van đóng/mở hoàn toàn, tránh quá tải.

+ Bảng mạch điện: Tiếp nhận và điều phối nguồn điện, kết nối với hệ thống tự động hóa.

+ Bánh răng chuyền cấp: Truyền chuyển động từ mô tơ điện xuống trục van.

+ Cuộn coil: Chuyển hóa điện năng thành cơ năng để quay trục van.

+ Bộ phận tăng lực: Hỗ trợ giảm tải lực vận hành, tiết kiệm điện.

+ Tay quay: Dự phòng khi mất điện, giúp vận hành van thủ công.

2. Phần van bi cơ của van bi điều khiển điện.

• Đây là thiết bị được kết nối với hệ thống đường ống. Van bi cơ có thể được kết nối bằng phương pháp lắp ren, lắp bích, rắc co và được sản xuất bằng các vật liệu khác nhau như: inox 304, nhựa PVC, UPVC.
• Van bi cơ cấu tạo gồm các bộ phận chính sau: Thân van, bi van, trục van, gioăng làm kín…Mỗi bộ phận đầu được sản xuất từ vật liệu khác nhau nhưng đáp ứng nhu cầu sử dụng van phù hợp với nhiều hệ thống khác nhau.

IV. Nguyên lý hoạt động Van bi điều khiển điện dạng On/Off.

– Khi ta cấp điện cho động cơ điện với điện áp 24V hoặc 220V, 380V thì mô tơ điện sẽ hoạt động và sinh ra cơ năng tạo ra mô men xoắn làm quay trục của van bi. Khi hết một hành trình trục van thì van sẽ chuyển từ trạng thái mở sang trạng thái đóng và ngược lại từ trạng thái đóng sang trạng thái mở .

– Trong bộ điều khiển điện sẽ có công tắc giới hạn hành trình giúp cho trục quay chỉ quay một góc cố định 0 độ hoặc 90 độ. Khi trục quay 1 góc 90 độ tức là hết một hành trình thì dòng điện sẽ tự ngắt do công tắc hành trình tác động. Như vậy khi van bi hết một hành trình đóng, mở thì động cơ sẽ không hoạt động làm tăng tuổi thọ cho động cơ.

V. Hình ảnh Van bi điều khiển điện tại kho hàng.
