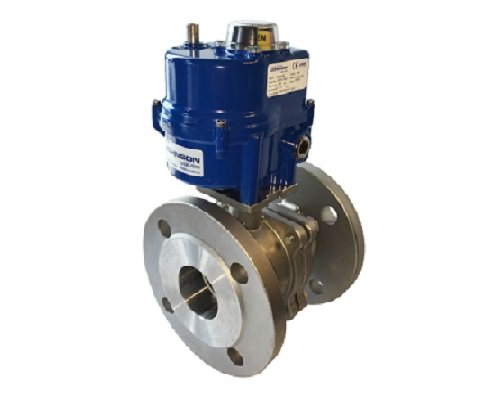

Van bi điều khiển điện Kosaplus

 Van bi điều khiển điện Kosaplus hay còn có tên gọi là Van bi động cơ điện Kosaplus. Đây là dòng van được kết hợp giữa Van bi cơ và bộ điều khiển tác động điện Kosaplus. Bộ điều khiển điện nhận điện áp từ 24V – 220V tạo ra cơ năng làm quay trục van bi để vận hành van đóng mở.

I. Thông tin sản phẩm Van bi điều khiển điện Kosaplus – Hàn Quốc.

– Bộ điều khiển điện Kosaplus – Hàn Quốc có thể lắp đặt với van bi inox, van bi ren, van bi mặt bích, van bi nhựa. Tuỳ theo tính chất hoá học và áp lực dòng lưu chất qua van của từng hệ thống khác nhau mà ta lựa chọn loại van và model động cơ điện phù hợp đạt hiệu quả tốt nhất.

1. TỔNG QUAN VỀ SẢN PHẨM VAN BI ĐIỀU KHIỂN ĐIỆN

– Van bi Kosaplus kết hợp giữa thân van bi và bộ điều khiển điện, giúp đóng/mở van tự động mà không cần thao tác thủ công. Với thiết kế chắc chắn, khả năng chống ăn mòn cao và hoạt động ổn định, sản phẩm này phù hợp với nhiều hệ thống trong công nghiệp và dân dụng.

a. Cấu tạo chính:

– Thân van: Được làm từ inox, gang, nhựa hoặc đồng, tùy theo môi trường sử dụng.
– Bi van: Thép không gỉ cao cấp, đảm bảo độ bền và chống ăn mòn.
– Gioăng làm kín: PTFE, EPDM giúp ngăn rò rỉ, kéo dài tuổi thọ van.
– Bộ điều khiển điện: Vỏ nhôm sơn tĩnh điện, đạt tiêu chuẩn chống nước IP67, chịu được môi trường khắc nghiệt.

b. Nguyên lý hoạt động:

– Bộ điều khiển điện nhận nguồn điện (24VDC, 220VAC, 380VAC) để vận hành động cơ, làm quay trục van 90 độ, từ đó đóng/mở dòng chảy. Đối với loại điều khiển tuyến tính, van có thể điều chỉnh góc mở theo tín hiệu 4-20mA để kiểm soát lưu lượng chính xác hơn.

2. Ứng Dụng Trong Thực Tế

– Xử lý nước, hệ thống cấp thoát nước, nước thải.

– Hệ thống khí nén, dầu, hóa chất trong công nghiệp.

– Dây chuyền sản xuất thực phẩm, dược phẩm.

– Hệ thống HVAC, PCCC, làm mát nhà xưởng.

– Ứng dụng trong nhà máy nhiệt điện, xi măng, lọc hóa dầu.

3. Tại Sao Nên Chọn Van Bi Kosaplus?

– Tự động hóa hoàn toàn, không cần vận hành thủ công, tiết kiệm thời gian và nhân lực.

– Độ bền cao, vật liệu chất lượng, chịu ăn mòn tốt, hoạt động ổn định.

– Linh hoạt, đa dạng lựa chọn, phù hợp với nhiều môi trường làm việc.

– Chống nước, chống bụi tốt, đạt chuẩn IP67, sử dụng được cả trong điều kiện ẩm ướt, bụi bẩn.

– Dễ lắp đặt và bảo trì, thiết kế thông minh, tháo lắp nhanh chóng.

>>> Xem thêm sản phẩm Van bi điều khiển điện Haitima – Đài Loan.

II. Thông số kỹ thuật Van bi điều khiển điện Kosaplus.

1. Thông số kỹ thuật van bi cơ

– Kích thước: DN8 – DN300

– Chất liệu thân van: Inox 304, Inox 316, đồng, gang, nhựa (PVC, UPVC, CPVC)

– Chất liệu bi van: Inox 304, Inox 316, đồng, nhựa

– Gioăng làm kín: PTFE (Teflon), EPDM, NBR

– Kết nối: Lắp ren, lắp bích, hàn kín, rắc co

– Áp suất làm việc: PN10 – PN63

– Nhiệt độ hoạt động: -20°C đến 220°C (tùy vật liệu)

– Môi trường sử dụng: Nước, khí nén, dầu, hóa chất, hơi nóng

– Cơ chế vận hành: Tay gạt (đòn bẩy) hoặc tay quay

– Kiểu van: 1 mảnh, 2 mảnh, 3 mảnh; 1 ngã, 2 ngã, 3 ngã

– Bộ phận điều khiển: Động cơ điện.

– Bảo hành 12 tháng, CO, CQ.

2. Thông số kỹ thuật bộ điều khiển điện Kosaplus.

– Điện áp hoạt động: 24VDC, 220VAC, 380VAC

– Công suất tiêu thụ: 6W – 90W (tùy model)

– Lực mô-men xoắn: 10Nm – 2500Nm

– Góc quay: 90 độ ±5 độ

– Chế độ điều khiển: ON/OFF hoặc tuyến tính (4-20mA, 0-10V)

– Thời gian đóng/mở: 5s – 30s (tùy loại)

– Tiêu chuẩn bảo vệ: IP67 (chống nước, chống bụi), tùy chọn IP68

– Vật liệu vỏ: Nhôm nguyên khối, sơn tĩnh điện chống ăn mòn

– Nhiệt độ môi trường: -20°C đến 70°C

– Tín hiệu phản hồi: Công tắc hành trình, encoder (tùy loại)

– Cấp độ cách điện: F

– Cơ chế bảo vệ: Tích hợp rơ-le bảo vệ quá nhiệt, quá tải

– Nguồn gốc xuất xứ: Kosaplus – Hàn Quốc.

– Bảo hành 12 tháng, CO, CQ.

III. Cấu tạo Van bi điều khiển điện Kosaplus

• Van bi điều khiển điện cấu tạo bao gồm 2 bộ phận chính: Van bi cơ và bộ điều khiển điện Kosaplus.

1. Phần thân van bi cơ.

– Đây là thiết bị được kết nối với hệ thống đường ống. Van bi cơ có thể được kết nối bằng phương pháp lắp ren, lắp bích, rắc co và sản xuất bằng các vật liệu khách nhau như: inox 304, nhựa PVC, UPVC…Van bi cấu tạo gồm các bộ phận chính như: Thân van, trục van, bi van, gioăng làm kín…

– Tuỳ theo môi trường sử dụng, yêu cầu từng hệ thống và áp lực dòng lưu chất qua van mà ta lựa chọn loại van bi cơ phù hợp và đạt được hiệu quả tốt nhất.

+ Thân van: Inox 304, 316, gang, đồng, nhựa; kết nối ren, mặt bích, rắc co, hàn.

+ Bi van: Thép không gỉ hoặc nhựa, có lỗ xuyên tâm điều hướng dòng chảy.

+ nGioăng làm kín: PTFE, EPDM, NBR, ngăn rò rỉ.

+ Trục van: Inox 304, 316, đồng, truyền chuyển động từ bộ điều khiển đến bi van.

+ Vòng đệm: Cao su NBR, EPDM hoặc PTFE, đảm bảo kín khít.

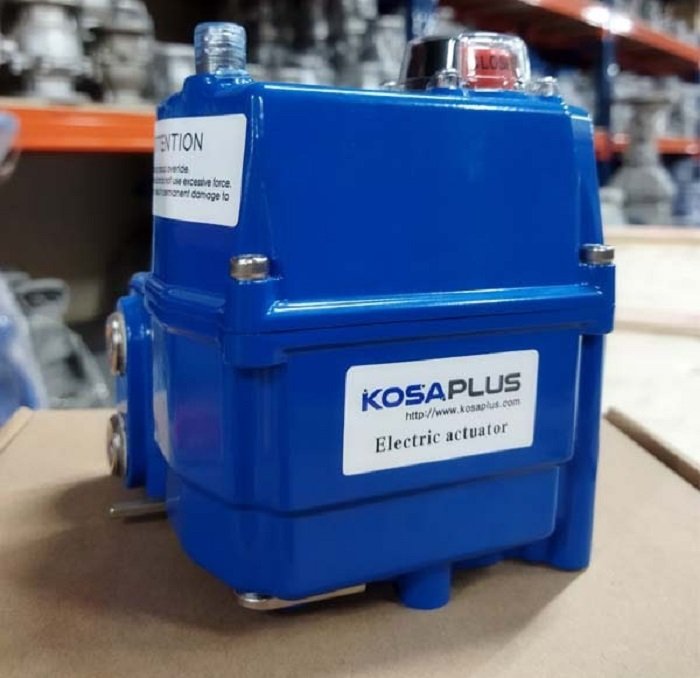

2. Bộ điều khiển điện Kosaplus.

– Bộ điều khiển điện Kosaplus sử dụng nguồn điện áp từ 24V – 220V – 380V để chuyển hoá thành cơ năng truyền động lên trục van để vận hành van. Bộ động cơ điện bao gồm các bộ phận: Thân bộ điều khiển điện, công tắc hành trình, bảng mạch điện, coil điện, bánh răng chuyền cấp, tay quay…

– Bộ điều khiển điện Kosaplus sử dụng nguồn điện 24V, 220V hoặc 380V để chuyển hóa thành cơ năng, truyền động lên trục van giúp van vận hành tự động.

– Các bộ phận chính:

+ Thân bộ điều khiển: Vỏ nhôm nguyên khối, sơn tĩnh điện chống ăn mòn.

+ Công tắc hành trình: Xác định vị trí đóng/mở của van.

+ Bảng mạch điện: Xử lý tín hiệu điều khiển và phản hồi trạng thái van.

+ Coil điện: Sinh lực từ để kích hoạt cơ chế chuyển động.

+ Bánh răng truyền động: Chuyển đổi mô-men xoắn để xoay trục van.

+ Tay quay: Dùng khi cần vận hành bằng tay trong trường hợp khẩn cấp.

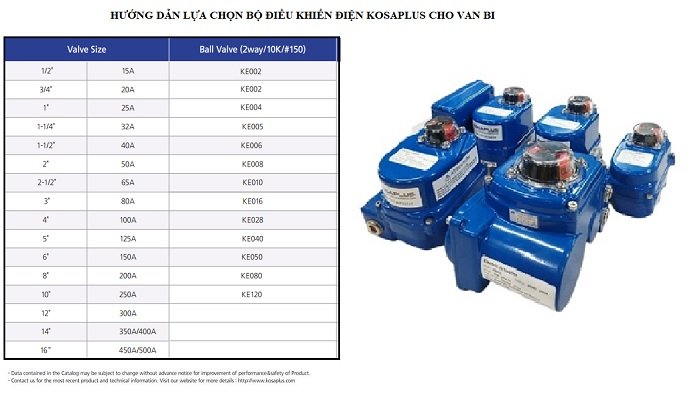

– Tuỳ theo kích cỡ Van bi sử dụng trên hệ thống mà ta lựa chọn model động cơ điện Kosaplus phù hợp để vận hành van.

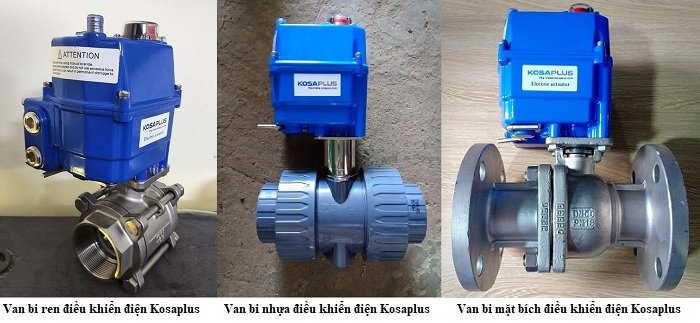

IV. Các dòng Van bi điều khiển điện Kosaplus mà chúng tôi cung cấp trên thị trường Việt Nam.

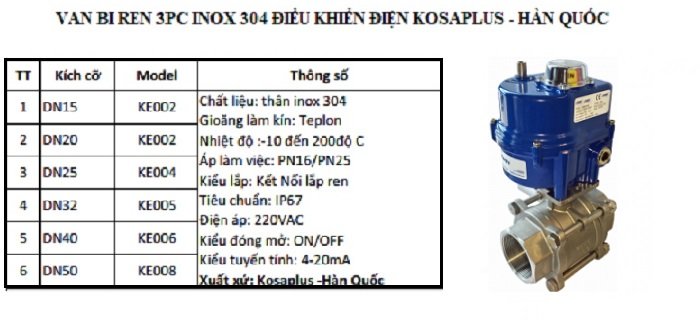

1. Van bi ren 3PC inox 304 điều khiển điện Hàn Quốc.

a. Thông Số Kỹ Thuật Phần Van Bi Cơ

+ Kích thước: DN15 – DN100

+ NChất liệu thân: Inox 304 (SS304), có độ bền cao, chống ăn mòn tốt

+ Chất liệu bi van: Inox 304, gia công chính xác, bề mặt nhẵn mịn

+ Trục van: Inox 304, kết nối chắc chắn với bộ điều khiển điện

+ Gioăng làm kín: PTFE (Teflon) chịu nhiệt, chống rò rỉ

+ Kết nối: Lắp ren (NPT, BSP) dễ lắp đặt, bảo trì

+ Áp suất làm việc: PN16 – PN63 (tùy model)

+ Nhiệt độ hoạt động: -20°C đến 180°C

+ Môi trường sử dụng: Nước, khí nén, dầu, hóa chất, hơi nóng

b. Thông Số Kỹ Thuật Phần Bộ Điều Khiển Điện

+ Điện áp hoạt động: 24VDC, 220VAC, 380VAC

+ Công suất tiêu thụ: 6W – 90W (tùy model)

+ Lực mô-men xoắn: 10Nm – 2500Nm

+ Góc quay: 90 độ ±5 độ

+ Chế độ điều khiển: ON/OFF hoặc tuyến tính (4-20mA, 0-10V)

+ Thời gian đóng/mở: 5s – 30s

+ Tiêu chuẩn bảo vệ: IP67 (chống nước, chống bụi), tùy chọn IP68

+ Vật liệu vỏ: Nhôm nguyên khối, sơn tĩnh điện chống ăn mòn

+ Nhiệt độ môi trường: -20°C đến 70°C

+ Tín hiệu phản hồi: Công tắc hành trình, encoder (tùy loại)

+ Cơ chế bảo vệ: Rơ-le bảo vệ quá nhiệt, quá tải

+ Tùy chọn điều khiển bằng tay: Có

+ Nguồn gốc xuất xứ: Kosaplus – Hàn Quốc.

+ Bảo hành 12 tháng, CO, CQ.

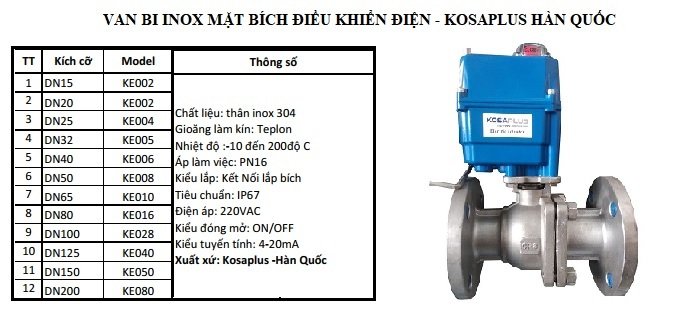

2. Van bi inox mặt bích điều khiển điện Kosaplus – Hàn Quốc.

– Kích cỡ đường ống sử dụng: DN15, DN20, DN25, DN32, DN50, ND65, DN80, DN100, DN125, DN150, DN200.

– Vật liệu sản xuất: inox 304, gioăng làm kín Teflon.

– Kết nối hệ thống: Lắp bích.

– Tiêu chuẩn kết nối: JIS, BS, ANSI, DIN.

– Điện áp sử dụng: 24V – 220V – 380V.

– Nguồn gốc xuất xứ: Kosaplus – Hàn Quốc.

– Bảo hành 12 tháng, CO, CQ.

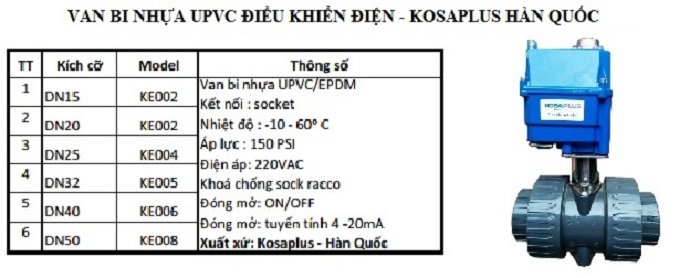

3. Van bi nhựa UPVC động cơ điện Kosaplus – Hàn Quốc.

– Vật liệu sản xuất: UPVC.

– Kết nối: Rắc co.

– Kiểu đóng mở: On/Off hoặc tuyến tính.

– Xuất xứ: Kosaplus – Hàn Quốc.

– Bảo hành 12 tháng, CO, CQ.
