Van bi điều khiển điện DN80

  Van bi điều khiển điện DN80 – Phi 89 hay còn có tên gọi là Van bi điện DN80, van bi động cơ điện.

Đây là dòng van công nghiệp hoạt động đóng mở hay điều tiết dòng lưu chất qua van tự động bằng bộ điều khiển điện.

Bộ điều khiển điện của van bi được sản xuất bởi hãng Haitima – Đài Loan, Kosaplus – Hàn Quốc nhận điện áp từ 24V – 380V để chuyển hoá từ điện năng thành cơ năng để vận hành van.

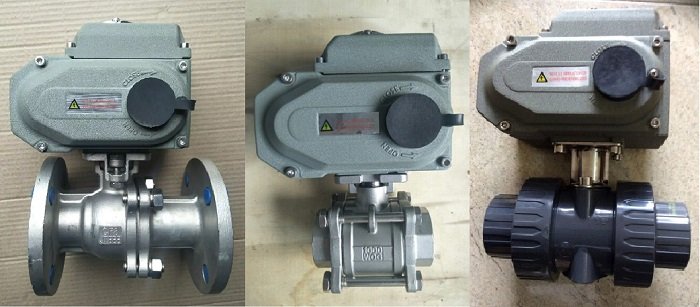

I. Hình ảnh Van bi điều khiển điện DN80.

>> Có thể bạn quan tâm thêm sản phẩm Van bi điều khiển điện DN100.

1. Van Bi Điều Khiển Điện DN80 Là Gì?

Van bi điều khiển điện DN80 là loại van bi có kích thước DN80 (Đường kính danh nghĩa 80mm, tương đương 3 inch), được vận hành bằng bộ điều khiển điện thay vì tay gạt thủ công. Van này cho phép điều chỉnh dòng chảy của chất lỏng hoặc khí trong hệ thống đường ống một cách tự động và chính xác.

2. Cấu Tạo Cơ Bản

Van bi điều khiển điện DN80 bao gồm hai bộ phận chính:

• Thân van bi: Làm từ các vật liệu như inox 304, inox 316, gang, nhựa PVC hoặc thép. Có thể là loại 2 ngã (ON/OFF) hoặc 3 ngã (đổi hướng dòng chảy).
• Bộ điều khiển điện: Được cung cấp với các mức điện áp 24V, 220V, 380V, có thể hoạt động theo chế độ ON/OFF hoặc tuyến tính (điều chỉnh góc mở theo tín hiệu 4-20mA, 0-10V).

3. Nguyên Lý Hoạt Động

• Khi cấp điện, mô-tơ điện trong bộ điều khiển quay trục van, làm bi van xoay 90° (ON/OFF) hoặc theo góc mong muốn (đối với van tuyến tính).
• Khi mất điện, van có thể trở về trạng thái ban đầu (đối với loại có bộ nhớ vị trí) hoặc giữ nguyên trạng thái.
• Có thể kết nối với bộ điều khiển trung tâm PLC để vận hành tự động theo chương trình.

II. Thông số kỹ thuật và cấu tạo Van bi điều khiển điện.

1. Thông số kỹ thuật Van bi điện DN80

a. Thông Số Chung

+ Kích thước: DN80 (đường kính danh nghĩa 80mm, tương đương 3 inch)

+ Dạng van: 2 ngã (ON/OFF) hoặc 3 ngã (L/T port)

+ Kiểu kết nối: Lắp ren, lắp bích, rắc co, hàn

+ Áp suất làm việc: PN10, PN16, PN25

+ Nhiệt độ làm việc: -10°C đến 180°C (tùy vật liệu)

+ Kiểu điều khiển: ON/OFF hoặc tuyến tính (4-20mA)

+ Điện áp điều khiển: 24V, 220V, 380V

+ Tốc độ đóng/mở: 5s – 15s (tùy loại)

+ Mô-men xoắn: 50-100 Nm

+ Tiêu chuẩn bảo vệ: IP67 (chống bụi, chống nước)

b. Chất Liệu Van Bi

+ Inox 304/316: Thân van và bi van làm bằng inox, gioăng làm kín bằng PTFE hoặc EPDM. Phù hợp với nước, khí, hóa chất.

+ Thép WCB: Thân van bằng thép cacbon, bi van bằng inox, gioăng làm kín bằng PTFE hoặc Teflon. Thích hợp cho dầu khí, hơi nóng.

+ Gang: Thân gang cầu, bi van bằng inox, gioăng làm kín bằng EPDM hoặc NBR. Ứng dụng trong hệ thống nước.

+ Nhựa PVC/CPVC: Thân và bi van bằng nhựa PVC, gioăng làm kín bằng EPDM hoặc Viton. Thích hợp cho hóa chất, nước thải.

c. Bộ Điều Khiển Điện

+ Loại mô tơ: Điện từ, bánh răng

+ Điện áp: 24VDC, 220VAC, 380VAC

+ Công suất: 30W – 90W (tùy loại)

+ Tín hiệu điều khiển: ON/OFF hoặc tuyến tính (4-20mA, 0-10V)

+ Vỏ bộ điều khiển: Nhôm đúc hoặc nhựa ABS chống cháy

+ Tiêu chuẩn bảo vệ: IP67, chống bụi, nước, chịu thời tiết

+ Chế độ điều khiển: Có tay quay dự phòng khi mất điện

2. Cấu tạo van bi điều khiển điện DN80.

• Van bi điều khiển điện cấu tạo gồm 2 phần chính: Thân van bi cơ và bộ điều khiển điện.

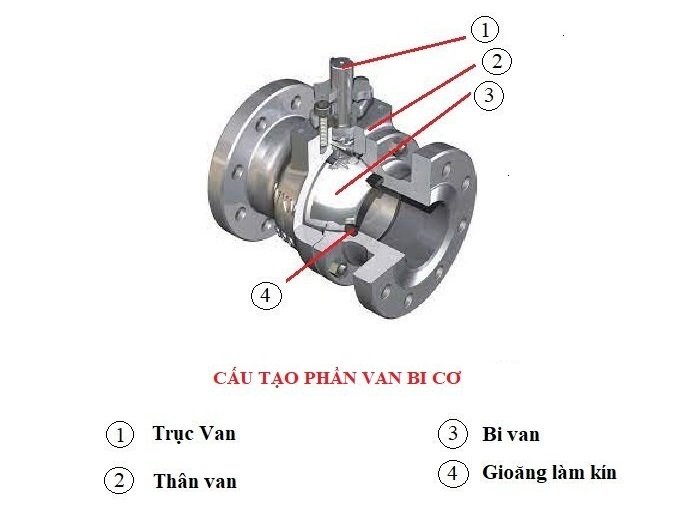

a. Phần van bi cơ cấu tạo gồm các bộ phận chính:

– Phần van bi cơ gồm các bộ phận chính: thân van, bi van, trục van, gioăng làm kín, nắp van và lò xo/vòng đệm (nếu có).

– Thân van là bộ phận bảo vệ và cố định các chi tiết bên trong, thường làm từ inox, gang, thép hoặc nhựa PVC/CPVC. Bi van là viên bi rỗng có nhiệm vụ kiểm soát dòng chảy, được làm từ inox hoặc nhựa, bề mặt đánh bóng để tăng độ kín và giảm ma sát. Trục van kết nối bi van với bộ điều khiển, làm bằng inox hoặc thép không gỉ, có thể có cơ chế chống thổi trục để tăng độ an toàn.

– Gioăng làm kín được làm từ PTFE, EPDM, NBR hoặc Viton, giúp chống rò rỉ và chịu nhiệt, hóa chất tốt. Nắp van bảo vệ phần trên của thân van, nơi chứa trục van, có gioăng làm kín để chống rò rỉ. Một số loại van có thêm lò xo và vòng đệm, giúp bi van luôn ổn định vị trí và giảm ma sát khi vận hành.

b. Phần mô tơ điện vận hành van:a

• Phần động cơ mô tơ điện điều khiển van được nhập khẩu từ Haitima – Đài Loan hoặc Kosaplus – Hàn Quốc có cấu tạo gồm các bộ phận: Thân bộ điều khiển điện, bảng mạch điện, bánh răng truyền cấp, công tắc hành trình, cuộn coil, bộ phận tăng lực, trợ lực, tay quay.

– Thân bộ điều khiển điện: Sản xuất bằng hợp kim nhôm, bên ngoài được sơn tĩnh điện giúp chống chịu được với môi trường xung quanh để van hoạt động bền bỉ.

– Bảng mạch điện: Đây là bộ phận tiếp nhận nguồn điện để vận hành mô tơ điện để vận hành van.

– Cuộn coil: Bao gồm các dây đồng được quấn tròn có nhiệm vụ chuyển hoá điện năng thành cơ năng làm quay trục của động cơ và truyền động xuống trục van.

– Công tắc hành trình: Có chức năng tự động ngắt điện khi van hoạt động hết hành trình đóng hoặc mở.

– Bộ phận tăng lực, trợ lực: Để đảm bảo van hoạt động an toàn trên hệ thống và tiết kiệm điện năng thì trong mỗi hệ thống đều có bộ phận tăng lực, trợ lực. Thiết bị này bao gồm các bánh răng được bố trí sắp xếp gần nhau để giảm thiểu tối đa lực vận hành.

– Tay quay: Bộ động cơ điện được bố trí tay quay hoặc lục giác để vận hành van khi có sự cố mất điện và vẫn đóng mở được.

III. Nguyên lý hoạt động Van bi điều khiển điện DN80.

• Van bi điện vận hành đóng mở theo 2 dạng: Van bi điện On/Off và van bi điện tuyến tính.

1. Nguyên lý hoạt động Van bi điều khiển điện dạng On/Off.

– Dòng điện được cấp vào bằng điện truyền tới cuộn coil. Cuộn coil tiếp nhận dòng điện và chuyển hoá thành cơ năng làm quay trục mô tơ, mô tơ quay sẽ truyền chuyển động tới bánh răng, trục van. Trục van xoay sẽ làm bi van quay theo và mở dần ra cho phép dòng lưu chất qua van.

– Khi van chạy hết hành trình đóng hoặc mở thị động cơ điện sẽ tự động ngắt điện. Vì vậy khi cần đóng van hoặc mở van ta chỉ cần cấp điện cho động cơ.

2. Nguyên lý hoạt động của van bi điện dạng tuyến tính.

– Van bi điện dạng tuyến tính cũng có nguyên lý hoạt động tương tự van bi điện On/Off. Bộ điều khiển điện tuyến tính có thêm chức năng trục van có thể dừng được ở các góc quay khách nhau từ 0 độ, 15 độ, 30 độ… 90 độ nhằm mục đích điều tiết lưu lượng dòng lưu chất qua van.
