Van bi điều khiển điện DN20

Van bi điều khiển điện DN20 (20A) hay còn gọi là Van bi điện phi 27 có tên tiếng Anh là Electric Control ball valve. Đây là dòng van công nghiệp được kết hợp giữa phần van bi cơ và bộ điều khiển điện vận hành van. Van bi cơ được sản xuất bằng vật liệu khác nhau như: inox 304, nhựa UPVC, CPVC được thiết kế để lắp đặt vào hệ thống nhiều dạng khác nhau như: Lắp bích, lắp ren, rắc co. Bộ điều khiển điện sử dụng điện áp 24V – 220V -380V để chuyển hoá thành cơ năng để vận hành van.

I. Hình ảnh Van bi điều khiển điện DN20

Giới thiệu về Van Bi Điều Khiển Điện DN20

1. Van bi điều khiển điện DN20 là gì?

– Van bi điều khiển điện DN20 là loại van bi có đường kính danh nghĩa 20mm (DN20), được điều khiển bằng mô tơ điện thay vì tay gạt thủ công. Van có thể mở, đóng hoặc điều tiết dòng chảy của chất lỏng, khí hoặc hơi trong hệ thống đường ống một cách tự động.

2. Cấu tạo của van bi điều khiển điện DN20

– Van bi điều khiển điện DN20 bao gồm hai phần chính:

+ Thân van bi: Được làm từ các vật liệu như inox 304, inox 316, đồng hoặc nhựa PVC, giúp chịu được môi trường làm việc khác nhau.

+ Bộ điều khiển điện: Là bộ phận dùng để vận hành van, có thể hoạt động với các mức điện áp phổ biến như 24V, 220V, hoặc 380V.

3. Nguyên lý hoạt động

– Khi cấp điện, mô tơ trong bộ điều khiển điện sẽ quay trục van, làm xoay viên bi bên trong để mở hoặc đóng dòng chảy.

– Có hai dạng điều khiển chính:

+ ON/OFF: Chỉ có hai trạng thái đóng hoàn toàn hoặc mở hoàn toàn.

+ Tuyến tính (Modulating control): Điều chỉnh mức độ mở của van theo tín hiệu điều khiển (4-20mA, 0-10V).

>>> Xem thêm sản phẩm Van bi điều khiển điện DN25

II. Thông số kỹ thuật Van bi điều khiển điện DN20.

1. Thông số chung

+ Kích thước danh nghĩa: DN20 (Ø 3/4 inch)

+ Kiểu van: Van bi 2 ngã hoặc 3 ngã

+ Chế độ điều khiển: ON/OFF hoặc Tuyến tính (Modulating)

+ Kiểu kết nối: Ren, mặt bích, rắc co hoặc hàn

+ Nhiệt độ làm việc: -20°C đến 180°C (tùy theo vật liệu)

+ Áp suất làm việc: 1.0MPa ~ 6.4MPa (PN10, PN16, PN25, PN40, PN63)

+ Môi trường sử dụng: Nước, khí, hơi, dầu, hóa chất, dung dịch ăn mòn nhẹ

2. Thông số vật liệu

+ Thân van: Inox 304, Inox 316, đồng, nhựa PVC, UPVC, CPVC

+ Bi van: Inox 304, Inox 316

+ Trục van: Inox 304, Inox 316

+ Gioăng làm kín: Teflon (PTFE), EPDM, NBR

3. Thông số bộ điều khiển điện

+ Điện áp hoạt động: AC 220V, DC 24V, AC 380V, AC 110V

+ Công suất tiêu thụ: 6W – 90W (tùy công suất mô tơ)

+ Thời gian đóng/mở: 5 – 15 giây (ON/OFF), 30 – 60 giây (Tuyến tính)

– Tín hiệu điều khiển:

+ ON/OFF: Tín hiệu đóng hoặc mở hoàn toàn

+ Tuyến tính: Tín hiệu 4-20mA hoặc 0-10V

+ Chỉ số bảo vệ: IP67 (chống bụi, chống nước)

+ Nhiệt độ môi trường: -10°C đến 50°C

+ Mô-men xoắn đầu ra: 10Nm – 50Nm (tùy loại)

4. Các tính năng đặc biệt

+ Chống cháy nổ (Ex): Có thể yêu cầu loại dùng trong môi trường dễ cháy nổ

+ Tích hợp bộ tay quay: Giúp vận hành thủ công khi mất điện

+ Bảo vệ quá tải: Tự ngắt khi quá tải để bảo vệ mô tơ

III. Cấu tạo Van bi điều khiển điện DN20.

• Van bi điều khiển điện cấu tạo gồm 2 phần: Van bi cơ và bộ điều khiển điện.

1. Van bi cơ cấu tạo gồm các bộ phận:

– Thân van: Được sản xuất bằng nhiều chất liệu khác nhau như inox 304, nhựa UPVC, CPVC… Thân van được thiết kế với các dạng khác nhau đảm bảo kết nối được với nhiều hệ thống khác nhau bằng nhiều phương pháp: Lắp bích, lắp ren, rắc co.

– Trục van: Sản xuất từ vật liệu inox, trục van kết nối bi van và bộ phận điều khiển van. Kết nối bi van với tay gạt hoặc bộ điều khiển, truyền lực xoay.

– Bi van: Sản xuất bằng chất liệu inox có dạng hình cầu được đục lỗ tròn xuyên tâm bi. Hình cầu với lỗ xuyên tâm, xoay 90° để mở/đóng dòng chảy.

– Gioăng làm kín: Sản xuất bằng vật liệu cao su EPDM hay TEFLON có chức năng giúp van kín khít hoàn toàn và không bị rò rỉ lưu chất ra môi trường ngoài. (PTFE, EPDM, NBR) Đảm bảo kín khít, chống rò rỉ.

2. Bộ điều khiển điện.

– Bộ điều khiển điện nhận điện áp từ 24V – 380V chuyển hoá thành cơ năng làm quay trục van để vận hành van đóng, mở. Bộ điều khiển điện được thiết kế theo các model khác nhau phù hợp vận hành nhiều dạng van bi có kích cỡ khác nhau từ DN15 – DN300. Bộ điều khiển điện sử dụng cho van bi bao gồm các bộ phận chính như: Thân bộ điều khiển điện, bánh răng chuyền cấp, mạch điện, công tắc hành trình, bánh răng chuyền cấp…

IV. Một số dạng Van bi điều khiển điện mà chúng tôi cung cấp.

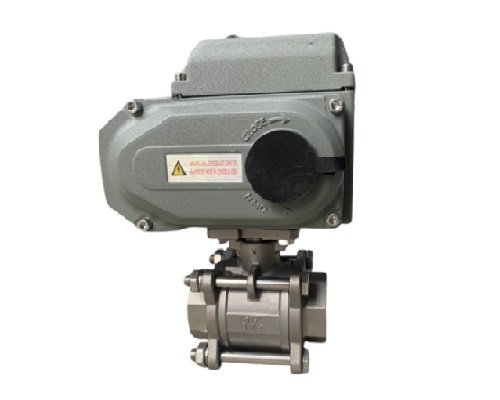

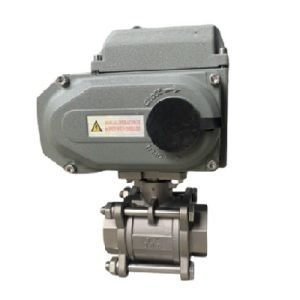

1. Van bi ren điều khiển điện Haitima – Đài Loan.

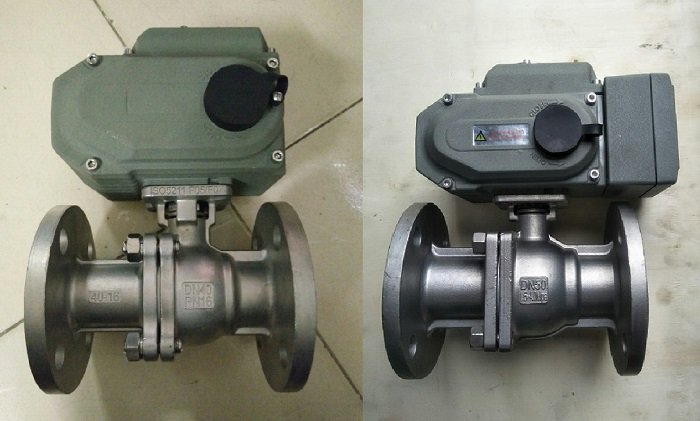

2. Van bi mặt bích điều khiển điện Haitima

3. Van bi ren điều khiển điện Kosaplus – Hàn Quốc

4. Van bi mặt bích điều khiển điện Kosaplus

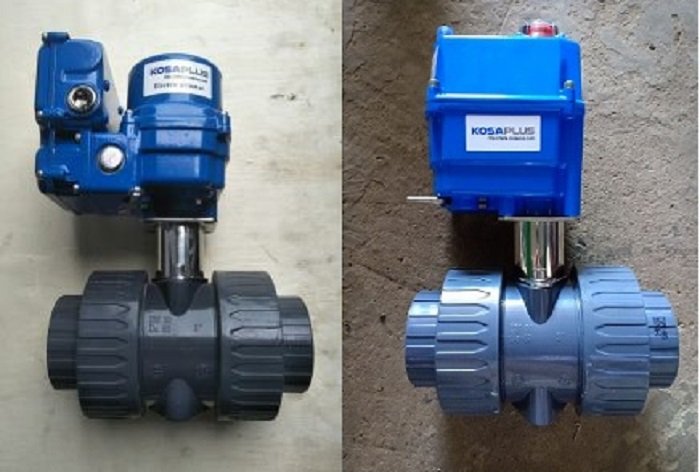

5. Van bi nhựa điều khiển điện Kosaplus
