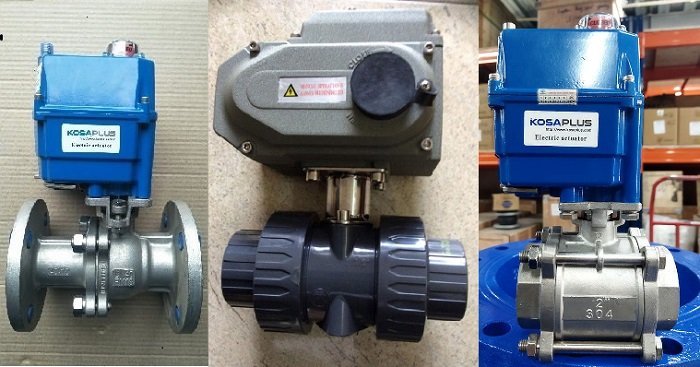

Van bi điều khiển điện 24V hay còn có tên gọi là van bi điện, van bi tác động điện là dòng van hoạt động đóng mở tự động với sự kết hợp của Van bi cơ và động cơ điện. Van được lắp đặt trong hệ thống đường ống bằng phương pháp lắp bích, lắp ren, hay rắc co và sử dụng nguồn điện áp 24V để vận hành đóng, mở van.
I. Tổng quan về Van bi điều khiển điện 24V.

– Van bi điều khiển điện được thiết kế với 2 phần: van bi cơ và bộ động cơ điện. Van bi cơ được sản xuất bằng vật liệu inox 304, nhựa UPVC và được kết nối với đường ống bằng cách lắp ren, lắp bích hoặc nối rắc co. Bộ động cơ điện vận hành van được sử dụng là Kosaplus – Hàn Quốc hoặc Haitima – Đài Loan.
– Van bi điều khiển điện 24V là gì ?
+ Van bi điều khiển điện 24V là loại van bi (ball valve) sử dụng bộ điều khiển điện áp 24V để thực hiện việc đóng/mở hoặc điều tiết dòng chảy của lưu chất trong hệ thống đường ống. Đây là một giải pháp tự động hóa trong công nghiệp và dân dụng, giúp kiểm soát dòng chảy chính xác và thuận tiện.
– Phân loại van bi điều khiển điện 24V.
- Theo chế độ điều khiển:
- Van bi điều khiển điện ON/OFF (đóng/mở hoàn toàn).
- Van bi điều khiển điện tuyến tính (điều chỉnh lưu lượng theo góc mở).
- Theo số ngả:
- Van bi 2 ngả (2-way ball valve) – phổ biến nhất.
- Van bi 3 ngả (3-way ball valve) – dùng để chuyển hướng dòng chảy.
- Theo chất liệu:
- Van bi inox – chịu nhiệt độ và áp suất cao, chống ăn mòn.
- Van bi nhựa – phù hợp với môi trường hóa chất, nước sạch.
- Van bi đồng – dùng cho hệ thống nước, khí nén.
– Ứng dụng của van bi điều khiển điện 24V
+ Van bi điều khiển điện 24V được sử dụng rộng rãi trong:
- Hệ thống cấp nước, xử lý nước thải.
- Hệ thống HVAC, điều hòa không khí.
- Công nghiệp hóa chất, thực phẩm, dược phẩm.
- Hệ thống khí nén, hơi nóng.
- Tưới tiêu nông nghiệp, hệ thống PCC
>>> Có thể bạn quan tâm thêm sản phẩm Van bi điều khiển điện 220V.
II. Thông số kỹ thuật Van bi điều khiển điện.
1. Thông số chung của van bi
– Kích thước van (Size): DN15 – DN200 (1/2 inch – 8 inch)
– Vật liệu thân van:
+ Inox 304, 316 (chống ăn mòn, dùng trong hóa chất, thực phẩm)
+ Đồng (phù hợp hệ thống nước, khí nén)
+ Nhựa PVC, UPVC, CPVC (chống ăn mòn hóa học, dùng cho nước sạch, hóa chất nhẹ)
+ Gang (ứng dụng trong hệ thống lớn, chịu áp lực cao)
– Kiểu kết nối:
+ Lắp ren (cho van có kích thước nhỏ, DN15 – DN50)
+ Mặt bích (cho van có kích thước lớn, DN50 trở lên)
+ Rắc co (cho van nhựa, dễ tháo lắp)
– Kiểu van: 2 ngả (2-way), 3 ngả (3-way)
– Áp suất làm việc:
+ PN10, PN16, PN25 (10 bar – 25 bar)
+ ANSI 150LB, 300LB
– Nhiệt độ làm việc:
+ Van nhựa: -10°C đến 80°C
+ Van inox, đồng: -20°C đến 180°C
+ Môi trường làm việc: Nước, khí nén, hơi nóng, dầu, hóa chất nhẹ, thực phẩm…
2. Thông số của bộ điều khiển điện
– Điện áp điều khiển:
+ 24V DC / AC (an toàn, phổ biến trong hệ thống tự động hóa)
+ Một số loại khác có thể dùng điện áp 220V AC hoặc 12V DC
+ Công suất tiêu thụ: 5W – 50W (tùy loại van)
+ Lực mô-men xoắn (Torque): 5Nm – 200Nm (phụ thuộc vào kích thước van)
+ Thời gian đóng/mở: 3 – 15 giây đối với van ON/OFF, 30 – 60 giây đối với van tuyến tính
– Chế độ điều khiển:
+ ON/OFF (đóng mở hoàn toàn)
+ Tuyến tính (điều chỉnh góc mở theo tín hiệu 4-20mA, 0-10V)
– Tiêu chuẩn bảo vệ:
+ IP65 (chống bụi, nước nhẹ)
+ IP67 (chống bụi, nước tốt, dùng ngoài trời)
+ IP68 (chống nước hoàn toàn, dùng trong môi trường ẩm ướt, ngập nước)
– Chất liệu vỏ bộ điều khiển:
+ Nhôm nguyên khối (chống ăn mòn, chịu va đập tốt)
+ Nhựa ABS cao cấp (nhẹ, chống hóa chất tốt)
+ Giao thức kết nối: Có thể tích hợp với PLC, hệ thống SCADA, Modbus, IoT
3. Tiêu chuẩn và chứng nhận
– Tiêu chuẩn sản xuất: ISO, CE, JIS, DIN, ANSI
– Chứng nhận chất lượng: RoHS, FDA (đối với ngành thực phẩm), ATEX (đối với môi trường nguy hiểm)
4. Lưu ý khi chọn van bi điều khiển điện
– Xác định đúng điện áp sử dụng (24V DC/AC hoặc các loại khác)
– Chọn lực mô-men xoắn phù hợp với kích thước và áp suất hệ thống
– Đảm bảo van có tiêu chuẩn bảo vệ IP phù hợp với môi trường làm việc
– Kiểm tra khả năng kết nối với hệ thống điều khiển tự động (PLC, SCADA…)
III. Cấu tạo Van bi điều khiển điện 24V.
- Van bi điều khiển điện 24V được sản xuất với 2 phần: Van bi cơ và bộ điều khiển điện.
1. Thân van bi cơ:
+ Thân van (Body): Bảo vệ và liên kết đường ống, làm từ inox, đồng, gang, nhựa.
+ Bi van (Ball): Hình cầu có lỗ xuyên tâm, xoay 90° để đóng/mở dòng chảy.
+ Trục van (Stem): Nối bi van với bộ điều khiển, làm từ inox hoặc thép không gỉ.
+ Gioăng làm kín (Seal): Ngăn rò rỉ, thường làm từ PTFE, EPDM, NBR, Viton.
+ Nắp van (Bonnet): Bảo vệ trục, có thể tháo rời để bảo trì.
+ Vòng đệm (Thrust Washer): Giảm ma sát, tăng tuổi thọ van.

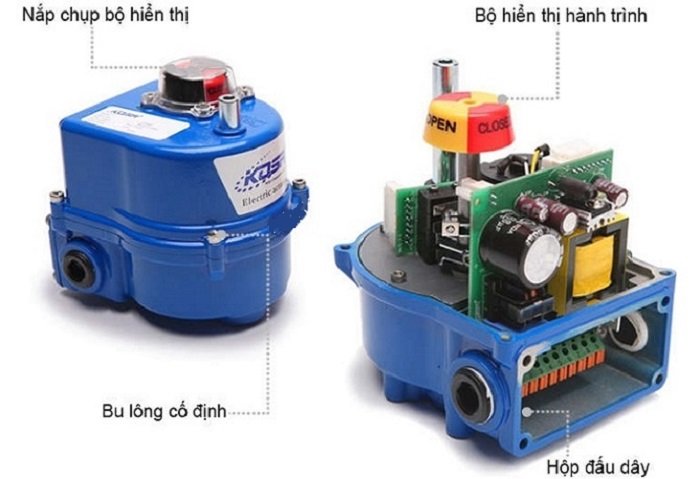

2. Phần động cơ điện vận hành van.
- Động cơ điện vận hành van có xuất xứ từ Hàn Quốc hoặc Đài Loan. Cấu tạo bao gồm các bộ phận chính như: Bảng mạch điện, thân bộ điều khiển điện, bánh răng chuyền cấp, coil điện, công tắc hành trình, tay quay hoặc lục giác.
– Thân bộ điều khiển điện: Sản xuất bằng chất liệu hợp kim nhôm, có độ bền cao chống va đập.
– Bảng mạch điện: Đây là bộ phận tiếp nhận nguồn điện để vận hành.
– Coil điện: Đây là bộ phận để chuyển đổi điện năng thành cơ năng để quay trục van.
– Bánh răng chuyền cấp: Có chức năng truyền chuyển động quay từ mô tơ điện xuống trục van để điều khiển van.
– Bộ phận tăng lực trợ lực: Để đảm bảo an toàn cho hệ thống điện và tiết kiệm điện năng thì trong mỗi thiết bị đều có một bộ phận tăng lực, trợ lực. Thiết bị này bao gồm các bánh răng được xếp gần nhau và liên kết với nhau để giảm thiểu tối đa lực vận hành.
– Tay quay: Tay quay hoặc lục giác được trang bị vào bộ điều khiển điện đề phòng sự cố mất điện.
IV. Hình ảnh Van bi điều khiển điện 24V trên các hệ thống.
-
