Van bi bích điều khiển điện

SL Việt Nam chuyên nhập khẩu và phân phối van bi mặt bích điều khiển điện. Hàng có sẵn các kích cỡ DN15 – DN200. Giao hàng toàn quốc. Hỗ trợ vận chuyển. Bảo hành 12 tháng.

1. Khái niệm về van bi mặt bích điều khiển điện.

a. Van bi mặt bích điều khiển điện là gì?

– Van bi điều khiển điện là một loại van bi sử dụng bộ điều khiển điện để đóng/mở hoặc điều chỉnh lưu lượng chất lỏng, khí trong đường ống. Loại van này có kết nối mặt bích giúp dễ dàng lắp đặt và đảm bảo độ kín khít cao trong hệ thống đường ống có áp suất lớn.

b. Ưu điểm của van bi mặt bích điều khiển điện

– Độ bền cao: Chất liệu chắc chắn, chịu áp lực lớn.
– Tự động hóa: Không cần thao tác thủ công.
– Hoạt động ổn định: Điều khiển chính xác, không rò rỉ.
– Tích hợp điều khiển từ xa: Dễ dàng kết nối với hệ thống SCADA, PLC.
– Lắp đặt dễ dàng: Kết nối mặt bích chắc chắn.

c. Ứng dụng của van bi mặt bích điều khiển điện

– Hệ thống cấp thoát nước.
– Nhà máy hóa chất, xử lý nước thải.
– Dây chuyền sản xuất thực phẩm, dược phẩm.
– Hệ thống khí nén, dầu khí.

>>> Xem thêm sản phẩm Van bướm điều khiển điện và các sản phẩm Van điều khiển khác.

II. Thông số kỹ thuật van bi lắp bích điều khiển điện.

1. Thông số phần van bi

– Kích cỡ (Size): DN15 – DN600 (1/2″ – 24″)

– Chất liệu thân van: Gang, thép, inox (SS304, SS316), nhựa (PVC, UPVC, CPVC)

– Chất liệu bi van: Inox 304, Inox 316, đồng, thép không gỉ

– Gioăng làm kín: PTFE, EPDM, NBR

– Áp suất làm việc: PN10, PN16, PN25, PN40

– Nhiệt độ làm việc: -20°C đến 180°C (loại thông thường), lên đến 250°C (loại chịu nhiệt cao)

– Kết nối: Mặt bích tiêu chuẩn JIS, ANSI, DIN, BS

– Môi trường sử dụng: Nước, khí, hơi, dầu, hóa chất, thực phẩm

2. Thông số phần bộ điều khiển điện

– Điện áp điều khiển: 24VDC, 110VAC, 220VAC, 380VAC

– Kiểu điều khiển: ON/OFF hoặc Tuyến tính (4-20mA, 0-10V)

– Thời gian đóng/mở: 10s – 30s tùy theo kích cỡ van

– Vật liệu vỏ: Hợp kim nhôm sơn tĩnh điện, nhựa ABS chống nước

– Tiêu chuẩn bảo vệ: IP67 (chống nước, bụi), IP68 (chống ngập)

– Mô-men xoắn: 50Nm – 3000Nm (tùy kích thước van)

– Tín hiệu điều khiển: 4-20mA, Modbus RTU, công tắc hành trình

– Chế độ hoạt động: Tự động hoàn toàn, có thể tích hợp điều khiển từ xa

– Cơ chế an toàn: Tích hợp tay quay dự phòng khi mất điện

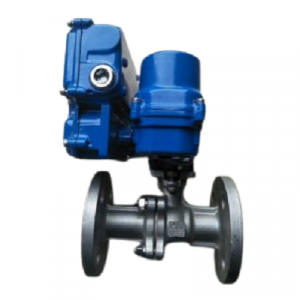

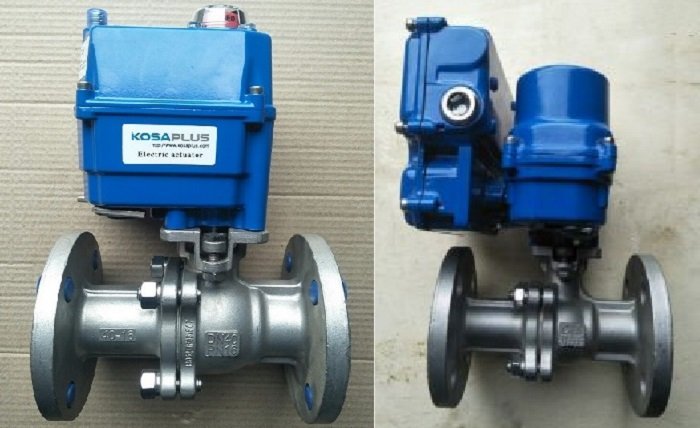

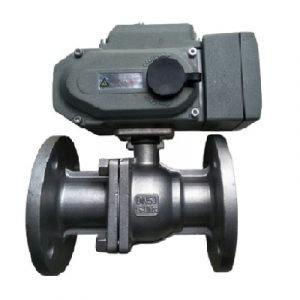

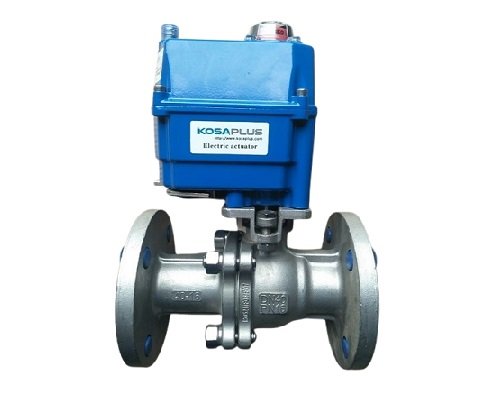

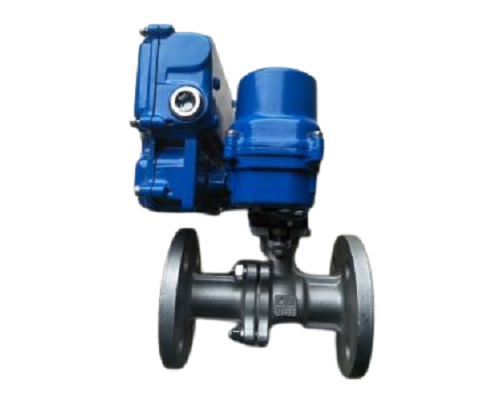

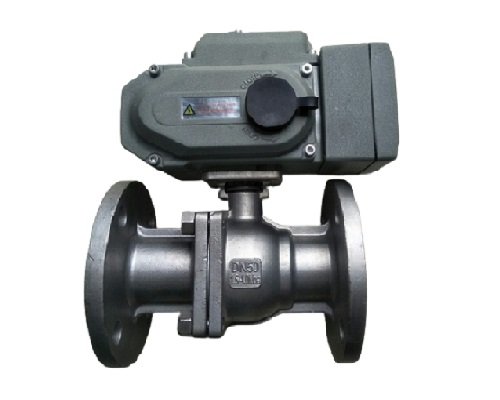

– Nguồn gốc xuất xứ: Kosaplus – Hàn Quốc, Haitima – Đài Loan.

– Bảo hành 12 tháng, CO, CQ.

III. Cấu tạo và nguyên lý hoạt động van bi lắp bích động cơ điện

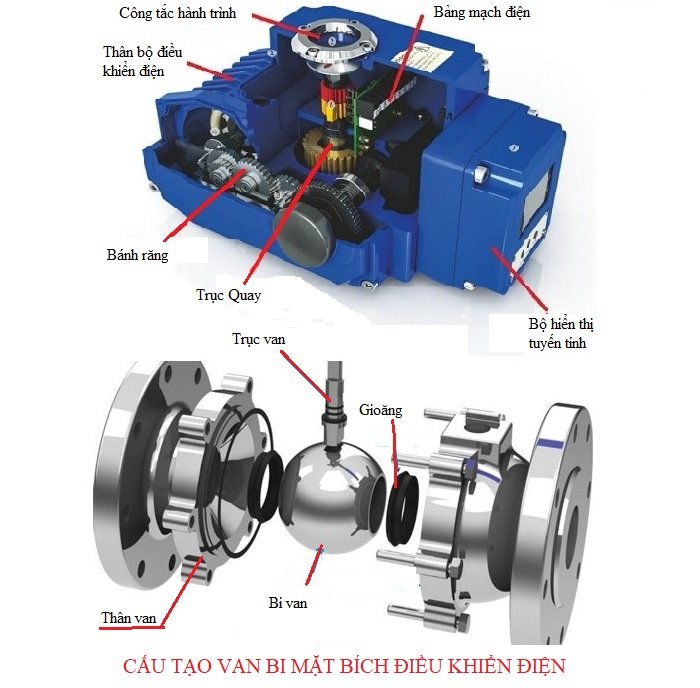

1. Cấu tạo van bi lắp bích động cơ điện.

• Van bi lắp bích điều khiển điện cấu tạo bao gồm 2 phần: Thân van bi và bộ động cơ điện.

a. Phần thân van bi cơ.

+ Thân van: Được làm từ gang, thép, inox, nhựa,… có khả năng chịu áp lực và nhiệt độ cao.

+ Bi van: Hình cầu có lỗ xuyên tâm giúp điều chỉnh dòng chảy. Chất liệu bi thường là inox 304, 316 để chống ăn mòn.

+ Trục van: Kết nối giữa bi van và bộ điều khiển điện, truyền động giúp bi van xoay.

+ Gioăng làm kín: Làm từ PTFE, EPDM hoặc NBR, giúp đảm bảo độ kín, chống rò rỉ.

+ Mặt bích: Hai bên thân van có kết nối mặt bích theo tiêu chuẩn JIS, ANSI, DIN, BS giúp dễ dàng lắp đặt và bảo trì.

+ Bu lông, đai ốc: Giữ các bộ phận của van cố định và đảm bảo độ chắc chắn.

b. Phần động cơ điện.

+ Vỏ động cơ: Làm từ hợp kim nhôm sơn tĩnh điện hoặc nhựa ABS, có khả năng chống nước, chống bụi theo tiêu chuẩn IP67, IP68.

+ Động cơ điện: Chuyển đổi điện năng thành cơ năng để tạo lực xoay trục van. Điện áp có thể là 24VDC, 220VAC hoặc 380VAC.

+ Bánh răng truyền động: Bộ truyền động bánh răng giúp giảm tốc độ quay của motor và tạo mô-men xoắn đủ lớn để xoay bi van.

+ Công tắc hành trình: Giúp xác định vị trí đóng/mở của van và gửi tín hiệu phản hồi về hệ thống điều khiển.

+ Bảng mạch điều khiển: Tiếp nhận tín hiệu điều khiển từ PLC, SCADA hoặc các hệ thống tự động hóa để vận hành van.

+ Bộ phận tay quay dự phòng: Dùng để vận hành thủ công khi mất điện hoặc cần điều chỉnh khẩn cấp.

+ Cổng tín hiệu: Hỗ trợ kết nối với các tín hiệu điều khiển như 4-20mA, Modbus RTU để giám sát và điều khiển từ xa.

2. Nguyên lý hoạt động van bi mặt bích điều khiển điện.

a. Nguyên lý hoạt động Van bi điều khiển điện dạng On/Off.

+ Dòng điện được cấp qua dây dẫn đi vào bảng điện, truyền tới cuộn coil. Cuộn coil nhận dòng điện làm quay trục mô tơ. Mô tơ quay sẽ truyền chuyển động tới bánh răng, trục van và xoay trục van. Trục van bi xoay sẽ làm bi van quay theo và mở dần ra, cho phép dòng lưu chất đi qua.

+ Khi van bi chạy hết hành trình thì bộ điều khiển sẽ ngắt tự động và giữ nguyên vị trí trục van. Vì vậy, khi cần khóa van, ta phải cấp điện tiếp cho bộ điều khiển đến khi van được đóng hoàn toàn thì động cơ điện sẽ tự ngắt.

+ Như vậy, khi cấp điện cho bộ điều khiển điện thì van bi sẽ chuyển từ đóng sang mở và từ mở sang đóng.

b. Nguyên lý hoạt động của van bi điều khiển điện dạng tuyến tính.

– Van bi mặt bích điều khiển điện tuyến tính cũng có nguyên lý tương tự như van bi điều khiển dạng On/Off. Bộ điều khiển tuyến tính có thêm chức năng là trục van dừng được ở các góc độ khác nhau như 0 độ, 15 độ, 45 độ, 65 độ… 90 độ để điều tiết lưu lượng dòng lưu chất qua van.

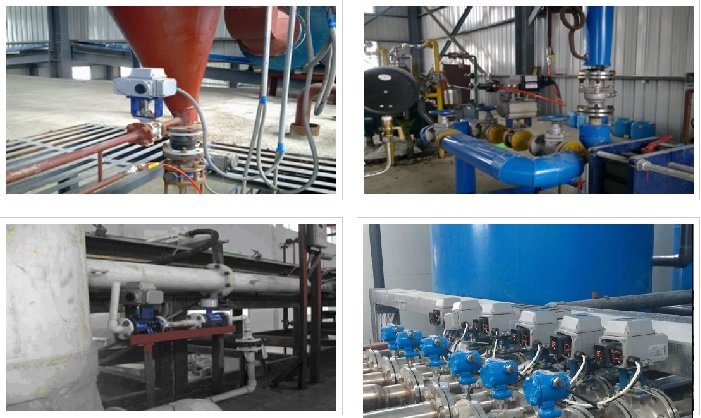

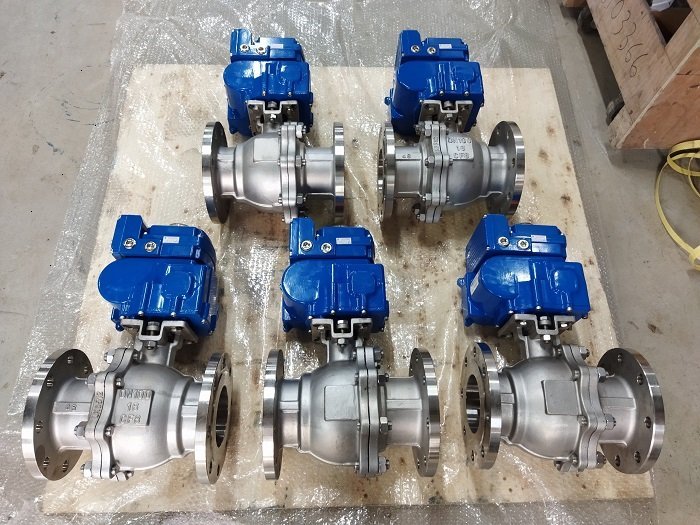

IV. Van bi mặt bích điều khiển điển. Ứng dụng trên các hệ thống đường ống và tại kho hàng.
