Mặt bích inox rỗng

I. Mặt bích inox rỗng là gì?

    Mặt bích rỗng (hollow flange) là loại mặt bích có phần giữa (lỗ trong) được khoét rỗng, cho phép dễ dàng lắp ráp vào các ống hoặc thiết bị khác. Đây là một loại bích được thiết kế để kết nối với các ống hoặc hệ thống có đường kính lớn hơn, giúp giảm trọng lượng và chi phí vật liệu. Mặt bích rỗng thường được sử dụng trong các hệ thống ống dẫn hoặc trong các ứng dụng cần giảm bớt khối lượng mà vẫn đảm bảo tính ổn định và độ bền của kết nối.

Mặt bích inox rỗng là: Loại bích này thường được sử dụng trong các hệ thống đường ống, giúp dễ dàng lắp ráp và kết nối các phần khác của hệ thống mà không cần các chi tiết rườm rà. Chất liệu thép không gỉ (inox), có thể là inox 304, 316, tùy thuộc vào yêu cầu về độ bền và khả năng chống ăn mòn.

Ứng dụng: Dùng trong các hệ thống đường ống, đặc biệt trong môi trường yêu cầu độ bền cao và khả năng chống ăn mòn tốt, như trong công nghiệp thực phẩm, hóa chất, dầu khí, nước sạch, hoặc dược phẩm.

>>>| Xem thêm mặt bích thép rỗng

II. Ưu điểm và thông số kỹ thuật của mặt bích inox rỗng

a) Ưu điểm bích rỗng inox

– Giảm trọng lượng: Vì có phần giữa rỗng, bích inox rỗng nhẹ hơn so với các loại bích đặc, giúp dễ dàng vận chuyển và lắp đặt.

– Tiết kiệm chi phí: Việc giảm trọng lượng và tiết kiệm nguyên liệu giúp giảm chi phí sản xuất và vận chuyển.

– Khả năng chống ăn mòn tốt: Inox có tính chống ăn mòn cao, đặc biệt là inox 304, 316. Giúp bích rỗng inox bền bỉ trong các môi trường khắc nghiệt như hóa chất, nước biển, và nhiệt độ cao.

– Tính linh hoạt: Mặt bích inox rỗng dễ dàng kết nối với các bộ phận khác. Trong hệ thống đường ống và có thể thay thế nhanh chóng khi cần thiết.

– Độ bền cao: Mặc dù có phần giữa rỗng, nhưng thiết kế của bích inox vẫn đảm bảo độ bền và khả năng chịu lực tốt trong các ứng dụng công nghiệp.

– Dễ bảo trì: Việc sử dụng inox giúp bích dễ dàng vệ sinh và bảo dưỡng, đặc biệt trong các ngành như thực phẩm và dược phẩm, nơi yêu cầu vệ sinh nghiêm ngặt.

– Ứng dụng đa dạng: Mặt bích rỗng inox được sử dụng trong nhiều ngành công nghiệp như hóa chất, dầu khí, thực phẩm, dược phẩm, và các hệ thống đường ống đòi hỏi vật liệu bền và không phản ứng với chất lỏng.

b) Thông số kỹ thuật bích inox rỗng

+ Chất liệu: Inox 304, 316 (chống ăn mòn tốt).

+ Kích thước: DN10 – DN2000, độ dày 2 – 40 mm.

+ nTiêu chuẩn: ANSI/ASME B16.5, JIS B2220, DIN 2576, EN 1092-1.

+ Áp suất: PN6 – PN100 (150 – 2500 psi).

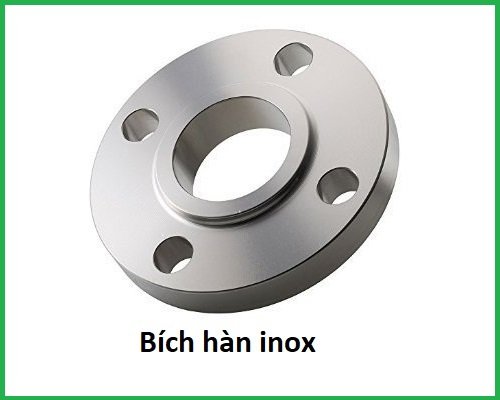

+ Loại: Hàn lồng, hàn cổ, ren, mù.

+ Bề mặt: RF (nhô cao), FF (phẳng), RTJ (khe vòng).

+ Nhiệt độ: -200°C đến 600°C.

+ Kết nối: Hàn, ren, bulong.

+  Bảo hành 12 tháng

+  Đầy đủ chứng từ CQ- CO, hóa đơn

III. Những tiêu chuẩn về mặt bích inox

a) Mặt bích inox tiêu chuẩn JIS

Mặt bích tiêu chuẩn JIS được sản xuất theo tiêu chuẩn công nghiệp Nhật Bản (JIS – Japan Industrial Standard). Đây là tiêu chuẩn phổ biến, đặc biệt tại châu Á, cho các hệ thống đường ống công nghiệp. JIS B2220 là mã tiêu chuẩn quy định kích thước, độ dày và áp suất của mặt bích. Mặt bích JIS thường dùng trong hệ thống dẫn nước, khí, hơi, dầu và hóa chất. Các mức áp suất phổ biến gồm 5K, 10K, 16K, và 20K. Tiêu chuẩn này đảm bảo thiết bị tương thích, hiệu quả, phù hợp công nghệ Nhật Bản.

• Thông số kỹ thuật của mặt bích tiêu chuẩn JIS 10k

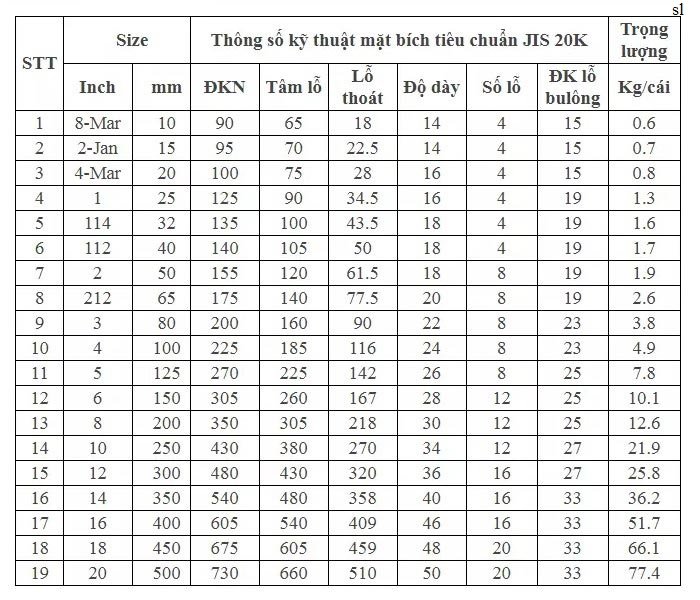

• Thông số kỹ thuật mặt bích JIS 20k

b) Mặt bích tiêu chuẩn ANSI

Mặt bích tiêu chuẩn ANSI là loại mặt bích được sản xuất theo bộ tiêu chuẩn công nghiệp của Hoa Kỳ. ANSI là viết tắt của American National Standards Institute, do Viện Tiêu chuẩn Quốc gia Hoa Kỳ ban hành. Tiêu chuẩn này quy định các thông số kỹ thuật như kích thước, độ dày, áp suất và phương pháp kết nối của mặt bích. Mặt bích ANSI được sử dụng rộng rãi trong các hệ thống đường ống công nghiệp tại Mỹ và nhiều quốc gia khác, đảm bảo tính đồng bộ, hiệu quả và an toàn cho các công trình.

• Thông số kỹ thuật của mặt bích tiêu chuẩn ANSI CASSL 150

c) Mặt bích tiêu chuẩn BS

  Tiêu chuẩn mặt bích BS là gì? Mặt bích tiêu chuẩn BS được sản xuất theo tiêu chuẩn công nghiệp Anh Quốc (BS – British Standard). Tiêu chuẩn này do Viện Tiêu chuẩn Anh Quốc (BSI) ban hành và áp dụng trên toàn cầu. Mặt bích BS quy định kích thước, áp suất, độ dày và vật liệu của các loại bích. Một số mã tiêu chuẩn phổ biến gồm BS 4504 và BS EN 1092-1. BS 4504 quy định kích thước và áp suất cho các mặt bích. BS EN 1092-1 áp dụng cho mặt bích thép theo chuẩn châu Âu. Mặt bích tiêu chuẩn BS được sử dụng trong hệ thống dẫn nước, khí, dầu và hóa chất. Tiêu chuẩn này đảm bảo tính tương thích và hiệu quả trong công trình thiết kế theo chuẩn Anh.

• Thông số kỹ thuật mặt bích tiêu chuẩn Bs

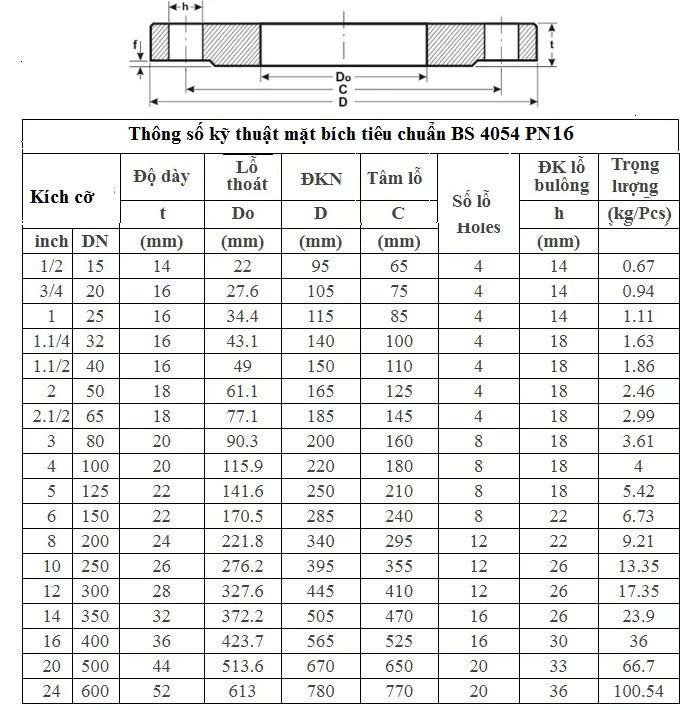

• Thông số kỹ thuật của mặt bích BS 4054 PN16

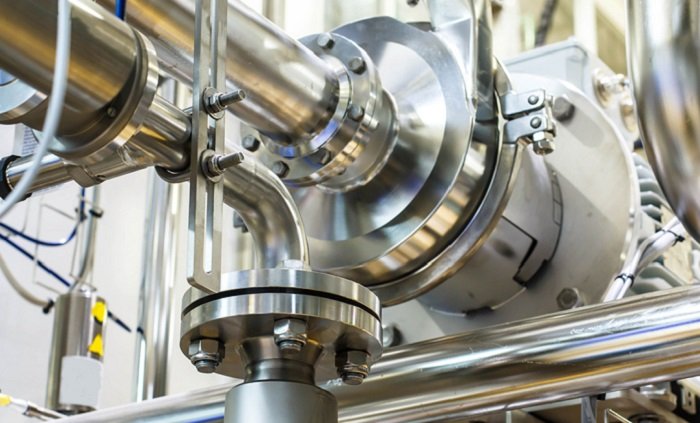

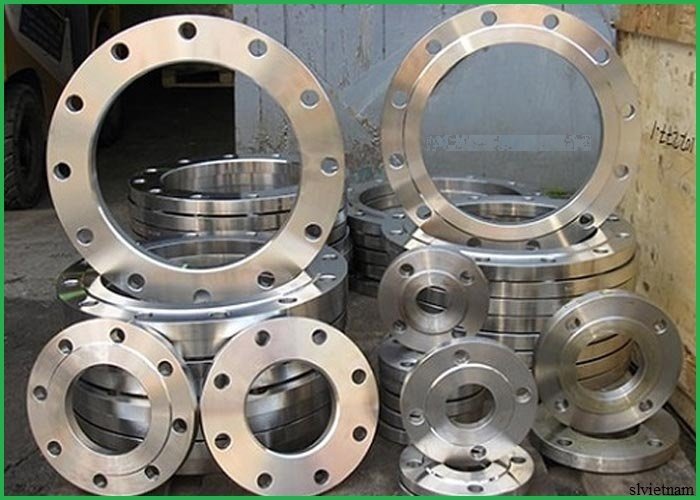

IV. Hình ảnh lắp đặt thực tế của mặt bích inox

V. Liên hệ mua mặt bích inox rỗng tại: https://vanbichphukien.net/

+ Công ty TNHH Thương mại SL Việt Nam.

+ SĐT : 0817 078 789 ( Zalo) – Mr Tú

+ Email: slvietnam0607@gmail.com

Rất mong được sự hợp tác lâu dài của quý khách hàng !
